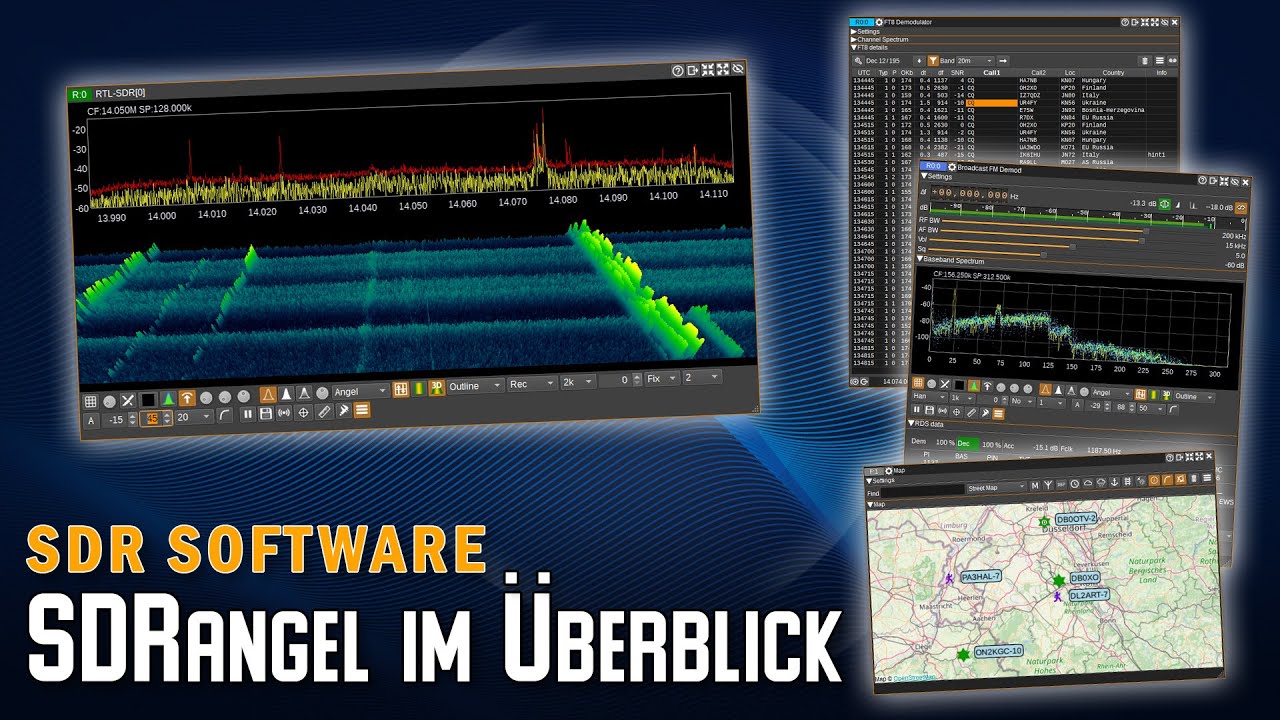

SDRangel 💾 Die leistungsstarke SDR Software im Überblick

0:00 hallo und herzlich willkommen hier auf meinem YouTube-Kanal ich habe vor einiger Zeit ein Video gemacht zum Thema adsb Empfang also der Empfang von Telemetriedaten von Flugzeugen und falls du das noch nicht gesehen haben solltest dann auf jeden Fall anschauen ich verlinke dir das auch am Ende dieses Videos denn dort wasassle ich zum einen eine relativ günstige adsb Antenne und zeig dir dann wie du mit dem RTL SDR Stick und SDR Angel sogar mit den Flugzeugen mitfliegen kannst die du empfängst damals haben mich viele gebeten doch mal etwas ausführlicher auf das Programm SDR Angel einzugehen und genau das will ich heute mal versuchen obwohl das eigentlich sehr schwierig ist denn SDR angel ist sehr umfangreich und bietet sehr viele Möglichkeiten

0:47 [Musik] fangen wir ganz vorne an wo kann man SDR Angel bekommen hier gibt's eine eigene Webseite sdrangel.org da gibt's auch hier direkt ein Download Link bevor wir den anklicken ganz kurz hier mal eine Übersicht welche Hardware wird unterstützt das sind eigentlich so die gängigsten Systeme also die airpy SDR hackf Kiwi SDR lime SDR aber auch hier der RTL SDR Stick sowie die SDR play Geschichten hier z.B

1:33 rspdx den ich ja auch schon vorgestellt habe hier seht ihr was alles so dekodiert werden kann das ist eine ganze Menge wir werden uns heute auch einiges anschauen rüber hinaus gibt es noch zusätzliche Funktionen die rein über das Dekodieren von Aussendungen hinausgehen und es ist auch eine Signalanalyse möglich aber das werden wir uns heute nicht antun das ist dann mal was vielleicht für ein eigenes Video und ihr seht auch hier das ist ein crossplat PL Form Geschichte es gibt's für Windows für Mac OS für Linux und es gibt mittlerweile auch eine Android App SDR Angel App da braucht man dann so ein OTG Kabel nennt sich das glaube ich dann kann man das kann man sein SDR Stick auch an den an das Android Handy anschließen und das dann benutzen ja was den Download angeht habt ihr gerade

2:19 gesehen werden wir hier weitergeleitet zu GitHub da können wir das dann herunterladen hier für Linux für Mac und eben auch die Windows Version die einmal herunterladen wird ganz normal installiert und dann kann man die auch starten wenn ihr SDR Angel zum ersten Mal startet dann sieht das vermutlich so aus sollte das wieder Erwarten so aussehen dann müsst ihr erst hier auf Workspace und dann auf new ein Workspace ist ein Arbeitsbereich ihr könnt mehrere Arbeitsbereiche haben und in jedem Arbeitsbereich unterschiedliche Konfigurationen nutzen unterschiedliche Empfänger nutzen auch mehrere gleichzeitig alles kein Problem SDR Angel bietet sehr viele Möglichkeiten sehr viele Optionen und ich werde hier

3:05 nicht auf alle eingehen können einfach weil es zu umfangreich ist es gibt aber eine Dokumentation auf der Webseite wenn man das noch mal aufrufen hier gibt's eine Quickstart Guide z.B und hier an der Seite dann werden viele Sachen erklärt auch die einzelnen Plugins und Erweiterung da kann man immer mal wieder onlineehilfe aufrufen macht euch das bitte zu Nutze denn wie gesagt es ist einfach zu umfangreich um auf alles detailliert eingehen zu können ja wir werden jetzt hier als erstes einmal einen Empfänger hinzufügen und das geht folgendermaßen dafür gibt es hier oben dieses Icon da steht add RX device also Empfänger hinzufügen wenn wir das einmal anklicken dann bekommen wir hier eine Liste mit den Empfängern und ihr werdet feststellen hier sind nicht alle

3:50 aufgelistet die wir eben gesehen haben was einfach daran liegt dass man seinen Empfänger erst anschließen muss und dann das Programm starten ich habe das natürlich hier schon gemacht das heißt RTL SDR Stick der ist angeschlossen gewesen dann habe ich das Programm gestartet und dann taucht es auch hier in der Liste auf und dann klicken wir einmal auf okay sobald wir jetzt einen Empfänger hinzugefügt haben haben wir zwei Fenster ein Fenster das der grundsätzlichen Konfiguration des Empfängers dient und ein Wasserfall spektrumfenster das zur Navigation und zur grafischen Ansicht des empfangenen dient das ist aber noch nichts wo man was hören kann sondern hier ist nur Einstellung und grafische Ansicht wenn es ums Hören geht dann müssen hier noch zusätzliche Sachen hinzugefügt werden nämlich hier rüber

4:36 über diese Funktion da kann man sogenannte Channels hinzufügen damit sind meistens demodellatoren gemeint also Sachen die ein Signal demodulieren können ihr seht das sind eine ganze Menge adsb z.B oder ais das sind Flugfunk und schiffsfunk Informationssystem am haben wir hier ATV Aussendung UKW rund daB plus Rundfunk ft8 können wir uns hier anschauen ils das ist auch Flugfunk M17 oder auch freedv digitale amaturfunkstandards narrow FM neftex ist auch was aus dem schiffsfunkbereich Packet Radio Pager wie poxac dnet die Geschichten rttyy kann man hier machen mit dekodieren SSB

5:24 dekodieren klassisches white FM dekodieren v or ist auch Flugfunkbereich also eine ganze ganze Menge und das muss man dann hinzufügen damit man etwas empfangen kann ja wir gehen bevor wir die einzelnen empfangsschen so uns anschauen gehen wir ganz kurz auf diese beiden Fenster noch ein das erste Fenster wie gesagt die Konfiguration hier seht ihr das ist rr0 also Empfänger n0 hier steht auch noch mal der Name und hier mit dieser Playtaste können wir den entweder starten oder stoppen da drunter sieht man die aktuelle Bandbreite 64 K also 64 kHz empfangen wir hier quasi von da bis da sind 64 kHz dann sehen wir

6:09 hier die Frequenz auf der wir empfangen kiloherz Megaherz Gigahertz das heißt wir sind im Moment bei 435 mahz können man z.B mal runtergehen ins 20 m Band hier irgendwo so und dann haben wir das hier sind wir hier bei 14,2 MHz angelangt dann gibt's hier noch jede Menge Einstellungen DC Offset rausfiltern biast auf den Antennenausgang geben hier rüber kann man ein upcverter down Converter konfigurieren wenn man den dann dran gehangen hat und dann haben wir hier als wichtige Einstellung die Anzahl der Samples im Moment 1 Millionen Samples pro Sekunde die können wir anpassen das ist immer abhängig vom jeweiligen Empfänger der angeschlossen ist den RTL SDR kann man so bis 2,4 Millionen

6:57 Samples nutzen sage ich jetzt mal der kann zwar bis 3,2 aber das dann wird's schon sehr hakelig also hier können wir z.B einfach mal auf 2 mahz quasi gehen oder 2 Millionen Samples und dann seht ihr auch hier dass die Bandbreite dann entsprechend größer wird wichtig ist auch hier der teilerdeck genannt diese Zahl wird aktuell durch 16 geteilt und deswegen haben wir hier nur 128 wenn ich das Z durch vier Teile dann habe ich hier 512 kHz und wenn ich das gar nicht Teile dann habe ich eben hier die vollen 2 megahz Bandbreite die ich hier bekomme ganz wichtig ist dann noch der Gain hier steht der standardmäßig immer auf Null dann hört man natürlich nichts äh ihr solltet den auf die Mitte

7:42 stellen in etwa damit ihr ein bisschen was empfangt sollte es zu leise sein kann man es ein bisschen hochdrehen sollte es Rauschen verzerrt sein dann ein bisschen runterdrehen ja damit die gainkontrolle hier richtig eingestellt ist und dann kann man hier noch ein AGC machen das aber bitte nicht verwechseln mit dem gain denn die beiden haben nichts mit zu tun erst kommt der grundsätzliche gain und danach wird dieser AGC geschaltet ist also unabhängig von dem Schalter wenn der weiterhin auf Null steht dann bringt es euch auch nichts das zu aktivieren ja soweit die grundsätzliche Konfiguration wie gesagt es gibt noch jede Menge andere Sachen da kann man immer hier auch auf dieses Fragezeichen klicken kommt man entsprechend zur Seite wo dann alle Einstellungen erklärt werden noch mal detailliert aber ich werde jetzt hier nicht auf alles im Detail eingehen kommen wir zum zweiten Fenster das ist wie gesagt die grafische Anzeige können

8:28 wir hier auch anpassen und ich starte jetzt einfach mal den Empfänger damit wir ein bisschen was sehen hier oben haben wir eine spektrumsanzeige hier unten einen Wasserfall wichtig ist für die grundsätzliche Konfiguration der Wasserfall das seht ihr hier ist im Moment sehr sehr schnell wir können ein bisschen langsamer schalten indem wir hier näher ran zooomen und den Teiler hier ändern dann wird das wird das nicht mehr so breit und wird auch langsamer zweite Möglichkeit wenn wir ein breites empfangsfeld haben wollen hier hin gehen da einmal auf die F FFT fast forier transform size und da ändern wir die Größe z.B auf 4 und dann wird das Ganze auch entsprechend langsamer wir haben die Bandbreite behalten aber das die Geschwindigkeit ist jetzt hier eine

9:14 andere zweite wichtige Sache die man hier noch ändern sollte ist ähm hier dieses kleine a das steht nämlich für Automatik man kann hier das untere Level und das obere Level anpassen und das kann man hier aber auch automatisch machen indem man hier einmal auf a klickt ja dann sehen wir jetzt z.B hier auch das SSB Signal was hier gerade kommt oder was da ist sehen wir das etwas besser und es ist dann etwas ja nachvollziehbarer das kann man immer mal wieder zwischendurch hier mit dem mit einem Klick auf das a entsprechend kann man diese Werte automatisch anpassen es gibt noch viele andere Einstellmöglichkeiten aber wie gesagt ich kann hier nicht auf alles eingehen nur ganz kurz noch der Vollständigkeit halber ihr könnt neben dem 2D Wasserfall auch einen 3D Wasserfall Einstellen der sieht dann so aus hier kann man mit der

10:00 rechten Maustaste den Pegel so ein bisschen ändern ähm wie die Aussteuerung ist der einzelnen Signale dann kann man die hier ganz gut sehen ihr könnt mit der linken Maustaste das ganze drehen und neigen und mit dem Mausrad könnt ihr reinzoomen und wenn ihr das Mausrad gedrückt haltet dann könnt ihr verschieben ja so könnt ihr diese 3dansicht hier anpassen euren Bedürfnissen und dann entsprechend nutzen ich schalte aber jetzt hier wieder auf 2D zurück damit wir jetzt mal was hören bin ich hier im 40 m Band und hier wollen wir mal ein paar SSB Aussendungen uns anhören dafür klicke ich jetzt hier einmal auf diesen Punkt um einen Demodulator hinzuzufügen und ich wähle jetzt hier den SSB Demodulator aus sobald ich das gemacht habe wird es

10:47 hier sehr laut und ungemütlich und aus diesem Grund solltet ihr als allererstes immer diesen Punkt hier anklicken AGC denn sobald man den eingeschaltet hat wird das Ganze erträglicher und wir können jetzt hier auch einigermaßen vernünftig mithören was hier los ist ja aktuell haben wir jetzt hier so ein paar Einstellungen und wir gehen die mal schnell durch wir haben hier oben einen Offset das Offset das gibt an wie weit wir von unserer kernfrequenz hier entfernt sind und ihr seht sobald ich hier über den Wasserfall gehe da bekomme ich hier ähm auch angezeigt wo ich gerade empfange und das kann ich natürlich hier verschieben sobald ich das irgendwo hin verschiebe dann ändert sich hier auch das Offset jetzt klingt

11:35 das Ganze noch nicht so wirklich schön und das liegt ganz einfach daran dass wir noch so ein paar Einstellungen vornehmen müssen die erste Einstellung ist hier oben der Span standardmäßig ist das auf 6k wir wollen das aber runtersetzen auf 3k damit wir hier in dem Bereich nur 3 kHz empfangen dann sehen wir da drunter ein lowcut und ein highcut und der highcut und der lowcut die sind immer Moment auf + 0,3 und + 3 kHz und das bedeutet wir hören jetzt quasi das ganze als USB da wir aber LSB benötigen müssen wir das Ganze einmal umdrehen das heißt wir ziehen einfach diesen Regler mal hier rüber bis wir dann hier bei -2,7 sind und den ziehen wir auch hier

12:23 rüber bis wir so bei -0,3 sind damit wir eben jetzt hier den LSB bere empfangen und wenn ich jetzt hier noch mal auf eine Aussendung gehe dann hören wir hier auch was ich ma mal ein bisschen lauter machen wir hier lauter besser [Musik] da oder hier mal rüber na gekillt dann hierhin das gibt's doch gar nicht [Applaus] [Musik] [Applaus] okay ja machen wir wieder ein bisschen

13:10 leiser hier haben wir jetzt eine Station wir können die hier feintunen indem wir hier jetzt manuell z.B hier den shift anpassen so dann haben wir den hier genau auf der Frequenz auf derer vermutlich auch ist und hören den hier dann eben sehr sehr gut ja was wir ähm hier dann sehen ist hier unten ein Spektrum natürlich auch das können wir wieder wie gehabt anpassen mit der Automatikfunktion das solltet ihr nur drücken wenn auch tatsächlich gesendet wird sonsten wird das nämlich sieht das nicht so schön aus wir können auch hier die Geschwindigkeit wieder ein bisschen anpassen das z.B ein bisschen schneller machen ähm dass das dann ein bisschen schneller durchläuft dann wird natürlich auch die Auflösung ein bisschen gröber

13:56 da muss man also schauen dass man dafür ein das Passende findet und auch hier gibt's natürlich wieder 3D Ansicht ja das hier der SSB Demodulator wenn man SSB anhören möchte ja was es hier aber auch noch gibt ist hier dieser Bereich wo wir ft8 Aussendung haben und das hören wir uns jetzt mal als nächstes an um ft8 uns anzuschauen müssen wir einen entsprechenden Demodulator hinzufügen den gibt's wieder hier in der Liste ad Channels ft8 einmal einmal close und dann haben wir hier etwas was so ähnlich aussieht wie unser SSB gerade wir haben hier oben diesen Bereich da haben wir die Bandbreite in span 3 kHz ist sie

14:41 schon richtig eingestellt lowcut und highcut kann man auch fast so lassen den lowcut würde ich vielleicht noch so ein bisschen runterziehen auf 0,1 ganz wichtig hier ist dass man den Punkt AGC einschaltet damit die Ansteuerung die Aussteuerung direkt richtig ist und nur so hat man wirklich ein sehr gutes dekodierungserlebnis ja wir sind allerdings noch nicht auf Frequenz und das sollten wir als allererstes mal erledigen und das geht ganz einfach hier unten gibt's diesen Abschnitt ft8 Details und da gibt's einen Punkt Band da wählen wir einfach jetzt hier mal das 40 m Band aus klicken einmal auf den Pfeil und dann wird die entsprechend richtige ft8 Frequenz automatisch hier oben hin übernommen ihr seht das auch wir sind jetzt hier genau auf der Frequenz und hier sehen wir jetzt auch dann die Stationen die ich jetzt hier an

15:29 kommen ja jetzt müssen wir nur noch warten bis die dekodiert werden hier gibt es wie immer dieses diese Channel und spektrumsanzeige das heißt hier oben unser Spektrum da unten der Wasserfall können wir natürlich wieder anpassen wie auch schon gehabt das heißt auch hier können wir 3D Modus Einschalten auch hier können wir ein Automatik einschalten oder hier die Geschwindigkeit entsprechend anpassen das ein bisschen schneller z.B durchläuft ja all das kann man hier entsprechend machen wenn ihr das g nicht braucht und sagt will ich gar nicht sehen habe ich ja hier schon dann kann man das auch schließen das geht hier wenn man auf diesen File klickt auf den Titel klickt einmal drauf klicken wird das quasi so eingeklappt kann man hier auch oben mit den Settings machen und dann hat man hier eben die Liste jetzt

16:15 und da seht ihr die ganzen Stationen hier in ft8 die hier gerade live auf den Bändern sind und die hier dekodiert werden ihr seht auch was die machen hier ruft einer CQ z.B aus Italien ja und so landet das ganze dann hier drin ihr könnt diese Liste auch speichern lassen hier über diese Funktion oder als das ganze als waveedei auch mitschneiden lassen geht auch das ist hier unser ft8d Modulator das nächste was wir uns dann anschauen ist am für die Freunde des kurzwellenrundfuns hier wieder available Channels AMD Modulator auswählen einmal auf apply klicken und dann auf close ja und dann sehen wir und hören wir hier auch schon so ein bisschen was m wir

17:02 gehen ganz kurz durch hier den AMD Modulator das erste was wir hier haben ist die RF band with also die Bandbreite die ist hier nur auf 5 kHz gestellt das sollten wir ein bisschen größer stellen und ihr seht achtet bitte hier mal auf diesen gelben Balken der das anzeigt jetzt auch hier können wir also jetzt auswählen wie viel wollen wir denn da haben ja und dann wähen wir hier z.B mal so da 9,8 z.B das ist das was wir durchlassen und das ist dann das was wir hier als nächstes AF bandwi was wir dann auch hören wollen das können wir also auch durchaus ein bisschen höher machen damit wir die hohen Töne noch ein bisschen besser dann hören ja jetzt seht ihr sind wir hier auf einem schon drauf auf einem Sender wir sehen auch weitere hier können auch mal

17:48 ein bisschen lauter machen hier vielleicht hören wir den noch also der ist jetzt hier nicht so nicht so schön nicht so gut macht aber nichts wir können natürlich auch die anderen auswählen einfach hier rüber im direkt hier im Display einfach auf den anderen Sender schieben und dann sind wir dann auch da dann hören wir den mal mal ein bisschen lauter machen ja oder den anderen hier mal rüber scheint fast dasselbe fast dasselbe zu sein okay ich

18:36 will euch aber noch zeigen eine Sache hier oder zwei drei Sachen hier wir können auch natürlich hier an den Rand gehen jetzt erwischen wir den hier nicht der passt hier nicht genau der da noch ist aber wenn wir an den Rand gehen dann wandert hier auch wenn man ein bisschen weiter gehen dann seht ihr dann können wir hier einfach das ganze rüberziehen ja und so können wir auch durchs Band wandern und dann z.B einen stärkeren Sender hier dann entsprechend auswählen und uns anhören okay ähm das nur so am Rande ähm es gibt hier noch so ein paar zusätzliche Features wie z.B hier ein PLL Lock den wir hier haben oder ein

19:21 synchrodetektor den wir hinzuschalten können auch mit entsprechendem Seitenband es gibt hier noch einen ähm einen Tiefpassfilter der hinzugeschaltet W einen Hochpassfilter glaube ich ist das der der hzeschal genau Low Cut genau lowcut Filter ist das richtige Wort der hierzugeschaltet werden kann ja die Lautstärke und hier das quelsch anpassen und ihr seht immer wir sind jetzt bei -40 dB das wäre hier und Sender ist natürlich deutlich da drüber den wir hier haben wo wir gerade den Rundfunk auf der Kurzwelle hatten schauen wir uns auch den Rundfunk im klassischen Bereich noch mal an ich bin dazu hier auf die 88,8 gegangen dann fügen wir hier den entsprechenden Demodulator hinzu das ist

20:09 der broadcast FM Demodulator ganz kurz ihr könnt auch den White FM Demodulator nehmen dann hat man allerdings kein Radi dat System wenn man Radi datas System haben will dann muss man diesen broadcast fmdodulator nehmen einmal auf apply und dann taucht der hier dann auf ja hier haben wir prin wieder ähnliche Geschichten wie gerade auch wir haben hier ein RF bandwist die wir anpassen können AF Bandbreite die wir anpassen können Lautstärke die wir anpassen können hörd man so ein bisschen was im Hintergrund squels dass wir anpassen können und dann sehen wir hier eine spektrumsanzeige ohne Wasserfall den kann man aber natürlich hier wenn man möchte dann auch hinzuschalten standardmäßig ist das hier

20:56 aber nicht drin da ist halt nur das Spektrum Anzeige drin ganz grundsätzlich hier unten haben wir dann das Radio datasystem wenn ihr das Empfangen wollt müsst ihr als erstes hier einmal den Stereo Empfang aktivieren über diese Taste und dann hier das Radio data System aktivieren und sobald man das dann macht dann sieht man hier wie viel dann demoduliert wird wie viel empfangen wird dekodiert wird und mit welchem Qualität man das empfängt und dann seht ihr hier das ist der Sender wd5 und da haben wir hier als Typ Musik und da ist dann noch der Text ich nehme an dass das der Song ist den wir gerade hören ja man kann natürlich hier dann auch das ändern wir können z.B auf einen

21:42 anderen Sender hier mal wechseln auf den und es scheint delbe scheint delbe ser zu ich weiß nicht ist derselbe Sender könnte könnte könnte delbe sein ich weiß es nicht schen wir hier mal hin okay wir warten mal ab ob das dekodiert wird ja genau da ist es schon das ist jetzt hier scheinbar WDR2 was wir jetzt hier haben m und dann seht ihr wie sich das hier dann pö pö anpasst und ändert je nachdem wie die Daten da so rein tröpfeln ja und so kann man hier eben klassisch UKW Radio empfangen auch

22:28 hier natürlich können wir wieder durchs Band gehen und dann hier auf andere Stationen da sieht man das dann bisschen rüber gehen und so gehen wir hier durch die Bänder und hören uns dann Radio überall an klassischer Radioempfang ja neben dem UKB Radio geht aber natürlich auch noch daB daB plus dazu haben wir hier einen entsprechenden daB plus Demodulator daB Demodulator einmal auf apply ä dann kommen wir hier zu diesem Demodulator hin ja und hier müssen wir natürlich jetzt erstmal auf die richtige Frequenz gehen die Frequenzen sind hier ähnlich wie bei fd8 hinterlegt und zwar in sogenannten Kanälen die seht ihr hier in dem Dropdown Menü in der Auswahl das heißt

23:14 hier müssen wir jetzt mal schauen ähm wo ist denn was ich gehe mal z.B auf 5c ja das sieht sieht direkt schon mal gut aus da seht ihr hier haben wir empfangen wir jetzt hier was und ihr seht auch wir sind auch mit dem gelben hier mit dem Empfangsbereich genau auf die diesem Ding drauf ja wenn wir jetzt hier was anderes auswählen würden hier z.B sind wir genau dazwischen das ist dann nicht so nicht so gut hier auch nicht also muss man so ein bisschen durchgehen und schauen wo man denn was empfängt auf welchen Frequenzen man denn was empfängt da ist ganz schwach was noch zu sehen ich glaube Bereich neun gibt's noch was gehen wir mal auf 9c 9 9a 9a geh mal 9a nein auch nicht 9b na 9b B immerhin so 9b da seht ihr haben wir

24:01 jetzt auch was ja und sobald wir jetzt hier das ganze auswählen und mal so ein bisschen warten da tauchen dann hier in dieser Liste die Sender auf und ihr seht auch auf welcher Frequenz die sind wir sind ja jetzt hier im Moment auf der 204 ja und die hier sind alle noch auf diesem alten und was wir jetzt gerade empfangen das ist hier dieser Bereich ja und so können wir jetzt einfach hier einfach durchgehen 80s 80s z.B J Radio einfach ein Doppel Doppelklick mal machen okay so okay ich ma direkt wieder leiser urheberrechtlich geschützte Musik was habe ich denn auch erwartet ja also da empfangen wir dann jetzt hier direkt diesen Sender auch in guter Qualität hab

24:47 auch ein stabiles Signal hier was wir empfangen da seht ihr hier die Daten 80er Jahre Popmusik daB Plus und wir sehen auch was wir da hören nämlich michael Jackson war das natürlich ihr habt's sofort erkannt hier gibt's noch ein bisschen Statistiken dazu und das ist im Prinzip hier unser daB Empfänger das einzige was wir hier eben gucken müssen ist wo haben wir denn was da kann man einfach durchgehen das ist oder regional einfach mal hier ist auch noch was 11a und dann werden hier die entsprechenden Sender kommen hier auch noch da hinzu ja also da müsst ihr schauen was ist regional möglich und so könnt ihr hier ganz einfach daB plus dann entsprechend damit empfangen und auch hören für unser letztes Beispiel gehen wir mal so richtig in die Vollen und

25:33 zeigen mal was das Programm alles kann ich bin jetzt hier auf der 144 800 das ist die apas Frequenzen wir sehen hier auch da schon kommen so ein paar apas Pakete rein die wollen wir uns jetzt anschauen und anhören und da nutzen wir ein paar Sachen für als allererstes wähle ich hier mal im Bereich in dem Bereich einen Packet Demodulator aus ich will das aber nicht nur dekodieren sondern ich will es auch hören deswegen wähle ich zusätzlich noch einen amdodulator aus und wenn man dann genau hinschaut dann sieht man hat man jetzt hier so zwei farbbalkenen dunkelgrünen und ein hellgrünen und der hellgrüne ist hier von dem AMD mododulator dann machen wir auch mal wieder ein bisschen größer

26:19 das ganze und hier auch damit wir das ein bisschen besser hören was da jetzt reinkommt da senken wir aber das mal so ein bisschen nach oben dass wir nur die Pakete hören das wenn die reinkommen ja und hier haben wir dann unseren Packet Demodulator da müssen wir im Prinzip nichts einstellen da ist alles schon richtig eingestellt und wir sehen hier auch schon bestimmte Pakete die hier angekommen worden sind man kann sich die jetzt hier anschauen und dann da reinschauen was da an Daten drin steht das ist aber alles noch so ein bisschen ja nicht so wirklich schön leserlich das wollen wir also ein bisschen leserlicher haben und deswegen nutzen wir jetzt noch zwei weitere Funktionen die wir über den

27:06 Punkt Features bekommen das ist hier dieses Symbol darüber können wir Features hinzufügen das klicke ich jetzt einmal an und dann können wir hier z.B einen as ein APS Feature hinzufügen das klicke ich einmal an und ich wähle auch noch einmal Map aus um eine Karte hinzuzufügen so das mit der Karte dauert immer so ein Moment weil da müssen halt Daten auch aus dem Internet geladen werden wir haben jetzt hier so eine zweigeteilte Ansicht einmal 3D und einmal 2D ich schalte ganz kurz hier die 3dansicht aus klicken wir einmal hier an und dann können wir diese 3D Kartenansicht mal ausschalten so dass wir uns hier beschränken wirklich auf die 2D Ansicht

27:52 ja wenn wir da mal reinzoomen dann seht ihr auch hier meine home Location für alle die das interessiert preferences my position da kann man seine home Location dann hier einrichten s dass die da zu sehen ist hier werden noch so ein paar andere Sachen angezeigt was man da sehen will kann man hier drüber konfigurieren und wir wollen aber jetzt uns anschauen as Meldungen die wir hier reinbekommen haben ihr seht es ist schon einiges hier empfangen worden und in diesem APS Feature hier F01 Feature 01 da haben wir jetzt auch hier so ein bisschen was empfangen z.B dh9 BM und da sehen wir hier auch ein Symbol wir sehen hier die Position und wir sehen hier auch die

28:37 Richtung und die Geschwindigkeit mit der die Station unterwegs ist und wenn man hier in der Karte schaut dann wird man den vermutlich irgendwo auch finden ich weiß jetzt nicht genau wo er ist aber theoretisch wird euch hier irgendwo angezeigt um das jetzt ein bisschen zu vereinfachen habe ich hab habe ich einfach mal selber hier mein Handfunkgerät parat gemacht und werd einfach selber mal ein Beacon raussenden so dass wir dann empfangen und ja ihr seht sobald ich das jetzt hier rausgesendet habe taucht das natürlich hier auch auf ja

29:22 und ihr seht hier alle Daten die Position Höhe Richtung etc das wird euch hier angezeigt und es taucht hier eben auch da sieht man es jetzt hier ein kleines Symbol in der Karte auf das heißt wir haben jetzt hier jede Menge Dekoder aktiv im Prinzip m und können hier erstens apas hören zweitens das Dekodieren hier schön aufbereitet uns anschauen und haben hier auch eine Karten Ansicht äh wo man dann nachschauen kann oder nachverfolgen kann wo die einzelnen APRS Meldungen denn zu finden

30:08 sind so jetzt hast du mal so ein bisschen was gesehen zu SDA Angel ich glaube man hat m eine Sache auf jeden Fall mitbekommen das Programm ist sehr komplex ich habe viele der Schalter und Knöpfe eigentlich gar nicht zeigen können weil es ansonsten den Rahmen dieses Videos massiv gesprengt hätte es ja jetzt schon wieder extrem lang geworden man kann noch viel viel mehr machen bis hin zur Signalanalyse und und und SDR Angel bietet sehr sehr viele Möglichkeiten und ein genauer Blick auf dieses Programm ist auf jeden Fall sehr lohnenswert ja wie immer verlinke ich dir hier unter dem Video in der Videobeschreibung natürlich den Downloadmöglichkeit zu SDR Angel und
