Resumen Breve

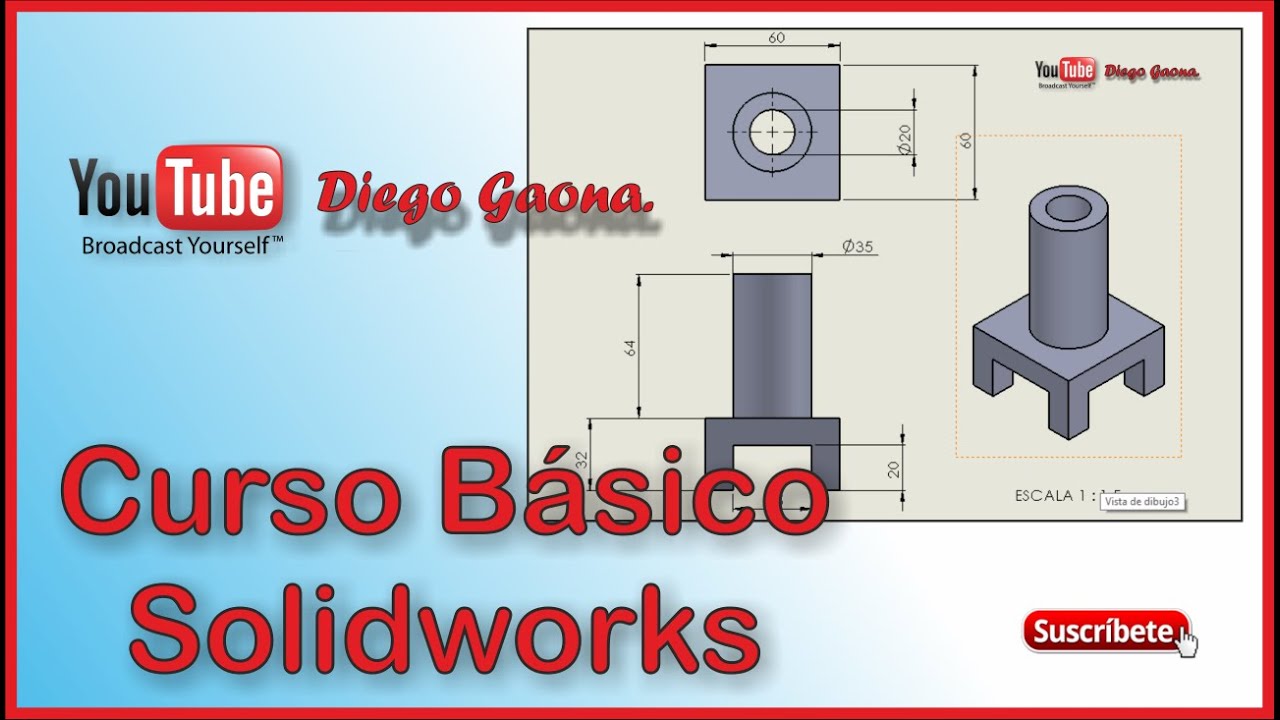

Este tutorial de SolidWorks guía a los usuarios a través del proceso de modelado de una pieza básica, comenzando con la creación de un rectángulo, extruyéndolo para darle volumen, realizando cortes precisos y finalizando con la adición de un cilindro y una perforación. Se enfatiza la importancia de las medidas exactas y el uso de herramientas de croquizado y operaciones para construir la pieza paso a paso.
- Creación de un rectángulo base y extrusión.
- Realización de cortes precisos utilizando croquis y la función de "extruir corte".
- Adición de un cilindro y una perforación final para completar la pieza.
Introducción a SolidWorks y Configuración Inicial
Diego Gaona da la bienvenida a un curso básico de SolidWorks, explicando que aprenderás a modelar piezas básicas y complejas con la práctica. Se explica cómo abrir un nuevo documento y seleccionar el sistema de unidades preferido, que en este caso es milímetros, gramos y segundos. Además, se aclara el uso de los clics del mouse: el izquierdo para la mayoría de las acciones y el derecho para opciones contextuales, diferenciándolos con colores azul y rojo respectivamente. También se menciona que la rueda del mouse puede presionarse para girar la vista de la pieza y girarse para acercar o alejar la imagen.
Creación de la Base: Rectángulo y Extrusión
Se describe el proceso para comenzar a modelar la pieza desde la base. Se selecciona el plano de planta y se dibuja un rectángulo de centro con dimensiones de 60x60 milímetros utilizando la herramienta de rectángulo de centro en la pestaña de croquis. Luego, se aplica una extrusión saliente base de 32 milímetros de altura desde la pestaña de operaciones, creando así el volumen inicial de la pieza.
Realización de los Cortes Laterales
Se explica cómo crear las dos perforaciones en los lados de la pieza. Se selecciona una de las caras laterales, se orienta la vista como "normal a" y se dibuja un rectángulo de esquina con dimensiones de 35 milímetros de ancho y 20 milímetros de alto. Se centra el rectángulo agregando una cota de 17.5 milímetros (la mitad de 35) desde el borde. Luego, se utiliza la función de "extruir corte" con la opción "por todo" para crear la perforación. Este proceso se repite en la cara opuesta.
Creación del Cilindro Superior
Se detalla la creación de la parte superior de la pieza, que consiste en un cilindro. Se selecciona la cara superior de la base y se orienta la vista como "normal a". Se dibuja un círculo de centro con un diámetro de 35 milímetros. A continuación, se aplica una extrusión saliente base de 64 milímetros para crear el cilindro.
Perforación Final del Cilindro
Se explica cómo realizar la perforación final en el cilindro superior. Se selecciona la cara superior del cilindro, se orienta la vista como "normal a" y se dibuja un círculo de centro con un diámetro de 20 milímetros. Se utiliza la función de "extruir corte" con la opción "por todo" para crear la perforación a través del cilindro.
