Resumen Breve

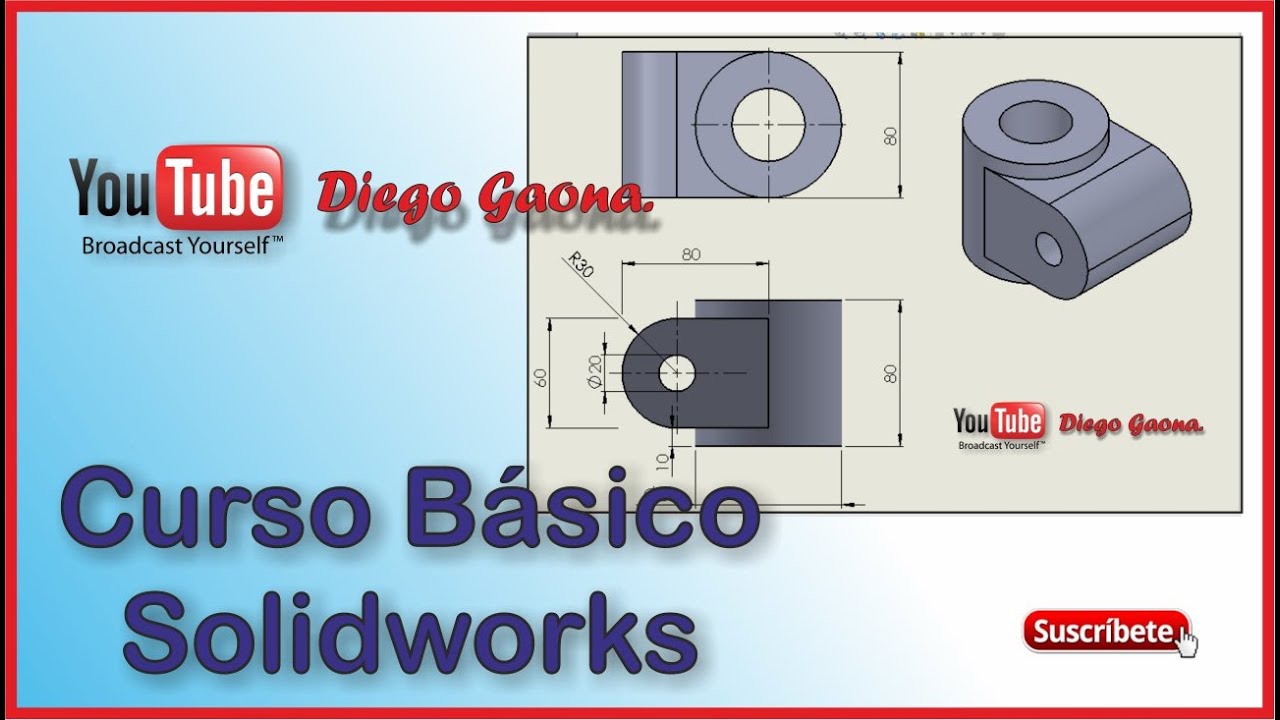

Este video es un tutorial básico de SolidWorks donde Diego Gaona guía a los usuarios en la creación de una pieza desde cero. Se enfoca en el uso de planos, croquis, extrusiones y redondeos para modelar la pieza, explicando cada paso detalladamente.
- Se inicia creando un cilindro base y luego se añade una estructura rectangular con redondeos.
- Se realizan cortes circulares para dar forma final a la pieza.
- Se corrigen errores en tiempo real, mostrando cómo solucionar problemas comunes.
Introducción
Diego Gaona da la bienvenida al video y menciona que continuará con el curso básico de SolidWorks, donde los usuarios aprenderán a crear sus primeras piezas. En la descripción del video, se encontrarán archivos de la pieza a diseñar, el tutorial y otros dibujos para practicar.
Creación de la Base
Se comienza abriendo un nuevo documento de pieza en SolidWorks. Se dibuja un círculo de centro con un diámetro de 80 mm en el plano de planta. Luego, se realiza una operación de extruir saliente base de 80 mm de profundidad para crear un cilindro.
Estructura Rectangular
Se selecciona la vista de alzado para dibujar un rectángulo. Se agregan medidas de 60 mm de altura y 80 mm de ancho. La separación desde la parte inferior del cilindro hasta la base del rectángulo es de 10 mm. Se utiliza una línea constructiva vertical para alinear el rectángulo al centro del cilindro.
Extrusión y Redondeo
Se realiza una extrusión saliente del rectángulo con una profundidad de 80 mm, utilizando la opción de plano medio para que la extrusión sea simétrica. Se aplica un redondeo de 30 mm en las esquinas superiores del rectángulo extruido.
Cortes Circulares
Se dibuja un círculo de centro con un diámetro de 20 mm en la cara superior del cilindro, utilizando el centro de los redondeos como referencia. Se realiza una operación de extruir corte a través de todo el cilindro.
Corrección y Último Corte
Se identifica que falta la medida del círculo superior en el dibujo original y se corrige, estableciendo un diámetro de 40 mm. Se dibuja un círculo de centro con un diámetro de 40 mm en la cara superior de la estructura rectangular. Se realiza una operación de extruir corte a través de todo el sólido para completar la pieza.
Finalización
Se muestra la pieza terminada y se disculpa por el error en la medida del círculo, indicando que el archivo corregido estará disponible. Se anima a los usuarios a dejar sus dudas y dar like si el video fue útil.
