간략한 요약
본 영상은 국내 최초이자 세계 최대 규모의 시화호 조력발전소 건설 과정을 상세히 다루고 있습니다. 시화호 조력발전소는 단순한 에너지 생산 시설을 넘어, 과거 심각한 수질 오염 문제를 겪었던 시화호의 환경 개선을 목표로 건설되었습니다. 영상은 조력발전소 건설에 사용된 첨단 공법, 주요 설비의 작동 원리, 그리고 조력발전이 환경에 미치는 영향 등을 심층적으로 분석합니다.
- 시화호 조력발전소 건설 과정과 주요 기술 소개
- 조력발전소의 환경 개선 효과와 잠재적 환경 문제점 분석
- 해양에너지의 미래와 조력발전의 역할 강조
서론: 국내 최초, 세계 최대의 조력발전소
시화호 조력발전소는 25만 4천 킬로와트 규모로, 프랑스 랑스 조력발전소보다 크며, 2004년 12월 착공 이후 6년 만에 완공을 앞두고 있습니다. 현재 구조물에 물을 채우는 마지막 점검이 진행 중입니다.
물막이 공사: 원형셀식 가물막이 공법
조력발전소 건설을 위해 원형셀식 가물막이 공법이 사용되었습니다. 이 공법은 바다 한가운데 원통형 물막이 울타리를 만들어 공사 구역을 확보하는 친환경적인 방법입니다. 128장의 시트파일을 연결하여 직경 20.4미터의 원을 만들고, 29개를 연결하여 물막이를 완성합니다. 원통형 구조물 안에는 모래를 채워 해류에 지탱할 수 있도록 합니다. 철거 시에는 샌드펌프를 이용하여 모래를 제거하고 시트파일을 철거합니다.
조력발전소 시공 과정
시공 과정은 오탁방지막과 가물막이 설치, 우회도로 건설, 가물막이 안쪽 물 퍼내기, 기존 방조제 제거 및 터파기, 수차 및 수문 구조물 시공, 발전 설비 조립 및 설치 순으로 진행됩니다. 공사 완료 후에는 우회도로와 가물막이를 제거하고 시운전을 거쳐 가동합니다.
구조물 공사: 수차부와 수문부

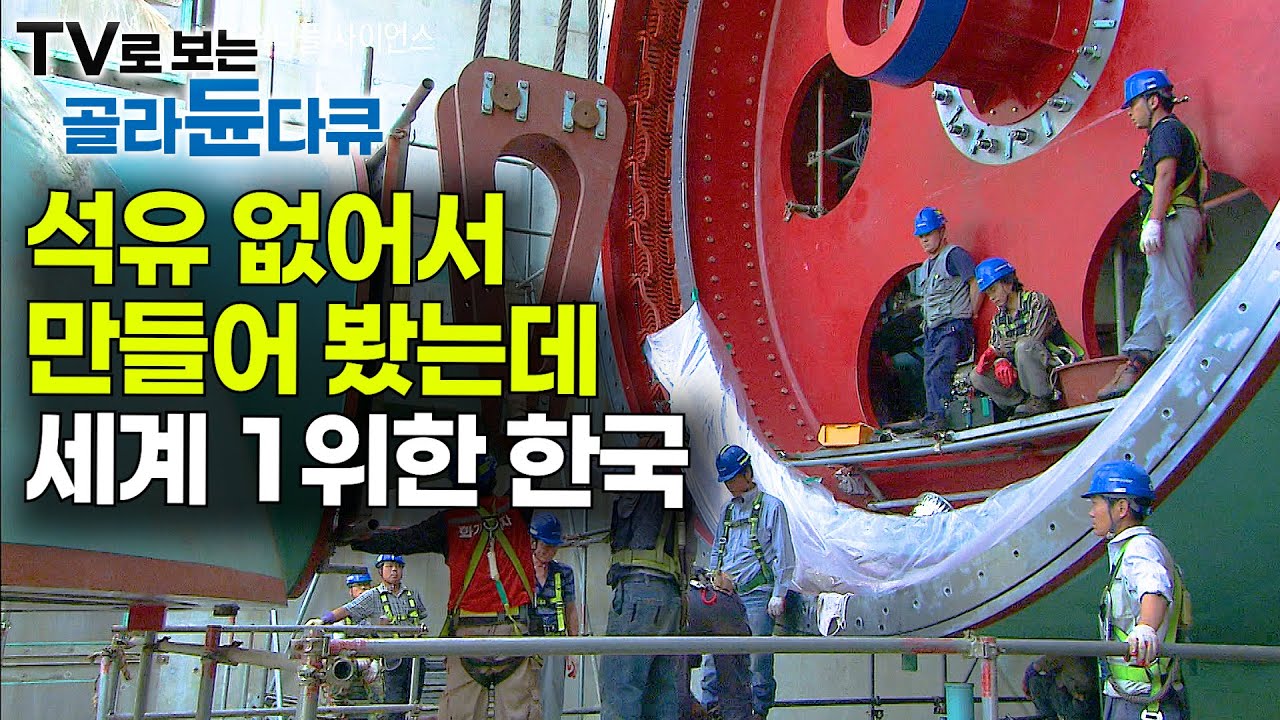

조력발전소는 수차부와 수문부로 구성됩니다. 수문부는 물이 드나드는 통로이고, 수차부는 발전이 이루어지는 곳입니다. 수차부에는 10개의 수차발전기가 들어갈 예정이며, Bulb case는 수차축을 지지하는 역할을 합니다. 수차축은 수차날개의 회전력을 발전기에 전달합니다.
주요 설비: 유량조절장치, 회전자, 고정자
유량조절장치는 발전기에 유입되는 물의 양을 조절하는 장치로, 16개의 날개를 열고 닫아 수차발전기의 회전 속도를 일정하게 유지합니다. 회전자는 발전기의 심장으로 자력을 생성하며, 고정자는 회전자에서 발생한 자력을 전기로 바꿔주는 역할을 합니다.
수차날개와 Bulb nose
수차날개는 유량조절장치 바로 뒤편에 위치하며, 시화호 조력발전소의 수차날개는 직경 7.5미터의 대형 수차로 날개가 3개입니다. 물고기 보호를 위해 날개 수를 최소화했습니다. 회전자와 고정자 설치 후에는 Bulb nose라는 전단 덮개를 설치하여 수차발전기를 보호하고 장비 점검 공간으로 활용합니다.
수문: 물의 통로
수문은 물이 드나들 수 있게 만든 통로로, 시화호 조력발전소에는 8개의 수문이 있습니다. 수압을 많이 받는 구조이므로 밑으로 갈수록 철판의 두께가 두꺼워집니다. 부식 방지를 위해 스테인리스 스틸을 사용하고, 도장 두께를 두껍게 하여 해양생물의 부착을 방지합니다.
시화호의 역사와 조력발전소의 탄생 배경
1994년 시화호 간척 사업을 목표로 방조제가 조성되었으나, 주변 공단에서 오염물질이 유입되면서 시화호는 죽음의 호수로 변해갔습니다. 2000년 담수호를 포기하고 배수갑문을 통해 바닷물과 시화호의 물을 교환하기 시작하면서 수질 개선 노력이 이루어졌습니다. 이러한 배경 속에서 시화호 조력발전소는 수질 개선과 에너지 생산이라는 두 가지 목표를 동시에 달성하기 위해 건설되었습니다.
조력발전의 원리
조력발전은 조수간만의 차이를 이용하여 인공 저수지에 바닷물을 출입시키면서 전기를 만드는 방식입니다. 시화호는 방조제가 건설되어 있고 물을 가둘 수 있는 호수가 있어 조력발전에 유리한 조건을 갖추고 있습니다. 시화호 조력발전소는 밀물 때만 발전을 하는 단류식 창조발전 방식을 채택했습니다.
해양에너지: 조류발전과 파력발전
조력발전 외에도 조류발전과 파력발전 등 다양한 해양에너지 기술이 개발되고 있습니다. 울돌목에는 시험 조류발전소가 가동 중이며, 제주도에는 진동수주형 시험 파력발전소가 설치될 예정입니다. 해양에너지는 청정에너지로 각국에서 개발이 활발히 진행 중입니다.
조력발전소의 운영 기술
조력발전소의 핵심은 과학적인 운용에 있습니다. 유량조절장치를 통해 물의 양을 조절하고, 수차날개의 각도를 미세하게 조정하여 최고의 효율을 낼 수 있도록 합니다. 구조물 완성 후 물을 담기 전에 설비를 점검하는 드라이테스트도 중요한 과정입니다.
마무리 작업과 기대 효과
시화호 조력발전소 건설 공사는 마무리되었으며, 가물막이 내부에 물을 채우는 작업이 진행 중입니다. 연간 5억 5천 2백만 KW/h의 전기를 생산할 수 있으며, 유류 수입 대체 효과와 이산화탄소 저감 효과를 기대할 수 있습니다. 시화호 내부의 수질과 생태계 개선 효과도 기대되지만, 오염된 물이 외부 해역에 미칠 영향에 대한 우려도 있습니다.
결론: 해양에너지 시대의 새로운 출발
시화호 조력발전소는 에너지 문제 해결과 환경 개선이라는 두 가지 목표를 동시에 추구하는 프로젝트입니다. 성공적인 운영을 위해서는 끊임없는 모니터링과 과학적인 운영 기술이 필요합니다. 시화호 조력발전소는 해양에너지 시대의 새로운 출발점에 서 있습니다.
