Réaliser un essai d'étanchéité sur une conduite AEP en PEHD

0:04 pour pouvoir mettre en service une canalisation d'induction d'eau potable il est nécessaire d'en vérifier l'étanchéité l'étanchéité d'une canalisation est vérifiée grâce à deux épreuves à réaliser rapidement après la pause la mise en eau et la mise en pression il existe des canalisations AEP de différents types souples rigides et en différentes matières fond PVC phehd et cetera dans ce tutoriel nous aborderons l'essai d'étanchéité pour un réseau souple en vous trouverez un tutoriel sur l'essai d'étanchéité d'un réseau rigide sur la plateforme tp.demain pour réaliser l'essai d'étanchéité sur une conduite en PEHD nous avons besoin d'une pompe à épreuve avec un dispositif pour effectuer les essais d'une pince multiprise d'une clé à molette d'une alimentation en eau afin

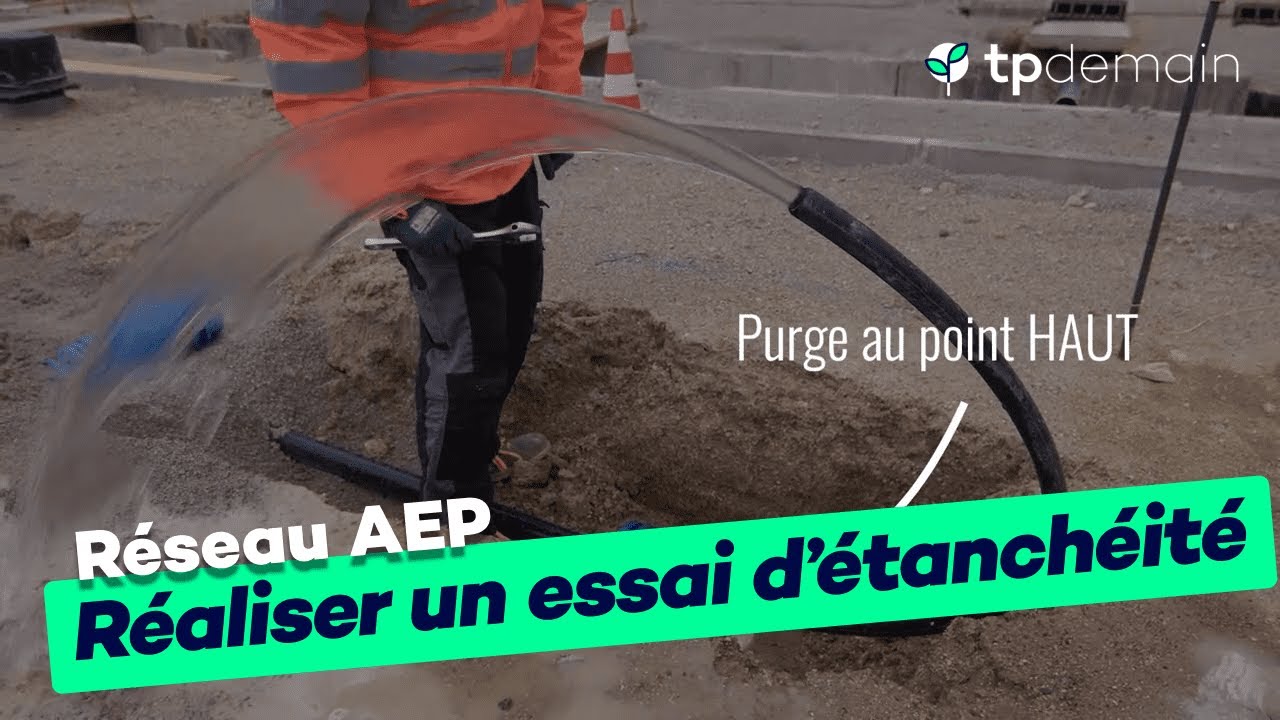

0:51 de remplir la conduite à tester avant de réaliser l'essai il est nécessaire de mettre la canalisation en eau par le point bas et de purger l'air par le point e on alimente notre canalisation en eau grâce à un tuyau en polyéthylène que l'on branche sur la vanette de la plaque tarodée en même temps on procède à la purge de l'air contenue dans la canalisation pour cela nous ouvrons la ventouse ou la vanette située au point haut de la conduite retenez que la purge de la conduite est une étape importante à la bonne réalisation de l'essai une fois l'air totalement purgé et la conduite pleine d'eau nous branchons la pompe à épreuve sur la vanette en point bas et nous remplissons le réservoir d'eau de la pompe avant de commencer l'essai il est important de bien remplir le bord de rau d'essai et de le faire signer par tous les contrôleurs pour la

1:38 mise à l'épreuve la pression doit être égale à la pression maximale de service PMS qui doit être au moins égale à 6 barres dans notre cas la pression de service étant de 3 barres nous appliquerons une pression d'essai de 6 barres au début de l'essai nous prenons soin d'augmenter progressivement la pression jusqu'à 6 bares on entame alors la première phase de l'essai pendant les 30 prières minutes la canalisation est maintenue à la PMS toutes les 10 minutes nous relevons la pression indiquée sur le manomètre en cas de baisse de pression nous remontons la pression jusqu'à 6 bar les baisses de pression sont d au caractère élastique du polyéthylène qui sous une pression importante se dilate légèrement lorsque les 30 minutes sont écoulées nous entamons la seconde phase de l'essai pendant 60 minutes nous

2:25 faisons chuter la pression à TR barres et on a juste si besoin pendant ces 60 minutes on relève la pression indiquée par le manomètre toutes les 2 minutes jusqu'à 10 minutes puis toutes les 5 minutes jusqu'à 1 heure au fil du temps la pression doit augmenter en effet après avoir été dilaté pendant la première phase de l'essai la conduite peehd reprend sa forme initiale ce qui fait augmenter la pression une fois l'essé terminé nous analysons les valeurs relevées à la lumière de ce graphique ce graphique nous informe sur la validité de l'essai et la conformité de la conduite si après la chute de pression à trois barres la conduite ne perd pas de pression et augmente légèrement alors l'essai est validé dans le cas contraire l'essai n'est pas validé il faudra donc trouver là où les fuites ce qu'il faut retenir

3:13 l'essai d'étanchéité est une étape cruciale avant la mise en service d'une canalisation avant de réaliser l'essai il est nécessaire de remplir le procès verbal d'essai au début de l'essai la pression doit être augmentée progressivement jusqu'à la PMS enfin il est important de relever la pression autant indiqué
