0:00 [Musik] Oh Assalamualaikum warahmatullahi wabarakatuh Selamat bergabung kembali teman-teman di channel aryobi belajar memahami pola ataupun kerja lampu LED AC Seperti yang saya pegang ini teman-teman ini adalah modul LED AC Jadi jika LED AC dibuka maka kita akan mendapati sebuah benda ataupun komponen seperti ini tidak seperti LED DC yaitu yang terdiri dari dua bagian di sini ada mesin ataupun drivernya dan ada laptopnya
0:46 bahasa paling mudahnya adalah penggabungan dari LED dan drivernya dijadikan satu seperti ini LED AC teman-teman oke dua buah kabel yang saya pegang ini kabel merah ini adalah dua buah kabel input ini biasanya menuju ke sumber tegangan yaitu PLN ataupun listrik oke dua buah kabel ini akan menuju ke diodabid seperti ini sudah menggunakan dioda SMD dalam bentuk IC dua buah kabel ini akan menuju input di sini dua buah kaki ini input AC sedangkan
1:32 outputnya adalah DC pada inputnya ini sebelum menuju ke dioda brid ini dipasang rpus Airbus ini bahasa paling mudahnya adalah sekring tujuan dipasang sekring ini jika terjadi short circuit di bagian LED ini maka tugas dari Airbus ini akan memutus sehingga tidak mengganggu jaringan listrik di rumah kita menjadi trip ataupun ceklek Oke setelah masuk ke diodabid ini yang tadinya arus AC ataupun dari pasokan listrik maka akan keluar menjadi arus yang sudah searah karena fungsi dari diodabid ini
2:18 diantara salah satunya adalah mengubah arus AC menjadi DC arus bolak-balik menjadi searah maka di sini di IC nya ini kita mendapati simbol plus dan Min di outputnya ini yang tadinya AC karena sudah melalui dioda brid ini maka keluar sudah menjadi arus searah ataupun DC setelah itu akan masuk ke bagian kondensator ataupun kapasitor di sini Elco maka di sini kita mendapati simbol plus dan Min jadi yang plus kita tarik ke plus yang negatif kita tarik ke negatif Elco yang dipasang di sini Kebanyakan yang kita jumpai sekitar 400 sampai 500
3:05 volt teman-teman perlu diketahui teman-teman output dari 2 dioda berikut ini jadi dari proses penurunan tegangan AC menjadi DC sebelum ada beban rata-rata tegangan kisaran antara 200 sampai 300 volt maka ditampung Elco kisaran 400 sampai 500 dengan harapan Elco tidak cepat rusak Oke setelah sampai di Elco penampungan ini kemudian akan dibawa ke regulator ataupun DC converter teman-teman Kenapa kita katakan sebagai regulator karena kita akan mendapati sebuah IC mosfet ataupun IC yang kedua adalah sebuah lilitan ataupun trafo jika dalam suatu rangkaian kita mendapati sebuah IC dan lilitan bisa dikategorikan sebagai
3:52 rangkaian regulator yaitu sebagai startup atau Step Up ataupun step down Oke jadi setelah ditampung di sini tegangan di Elco tadi teman-teman maka dibawa ke rangkaian regulator ataupun DC converter di sini sebagai dapurnya teman-teman jadi besarnya arus kecil ataupun besarnya arus diolah di bagian DC converter sini dan kita akan mendapati dua buah resistor di sini teman-teman resistor ini sangat berpengaruh sekali terhadap output dari DC converter ini ataupun regulator jadi di sini dipasang dua buah resistor ini salah satunya yang akan
4:40 menentukan besar kecilnya arus yang keluar maka di sini sebagai tempat dapurnya ataupun sebagai pengolahan tegangan yang nantinya akan dibawa ke beban Oke setelah masuk ke DC converter ini yaitu melalui ASI mosfet ini plusnya masuk ke IC negatifnya masuk ke lilitan ataupun ke trafo ini nanti outputnya akan dibawa di sini teman-teman ke dioda ini dioda SMD ini nanti akan membawa output dalam bentuk positif ataupun plus Sedangkan untuk lilitan ini menjadi negatif Oke mungkin teman-teman bisa memahami
5:27 jadi setelah tadi proses pengolahan dari DC converter tadi di situ ada IC ada ada lilitan ataupun trafo ada resistor ini sebagai penentu besar kecilnya arus juga kemudian keluar di bawah dioda SMD ini sebagai outputan yang positif sedangkan lilitan ini adalah output yang negatif kemudian di filter kembali dengan menggunakan Elco teman-teman biasanya ini ukurannya akan lebih kecil Elco ini dipasang dengan tujuan sebagai perata tegangan jadi akan menghasilkan tegangan yang lebih bagus seandainya ini pun tidak dipasang sebenarnya tidak masalah tetapi akan sangat berpengaruh terhadap kualitas cahaya yang dihasilkan

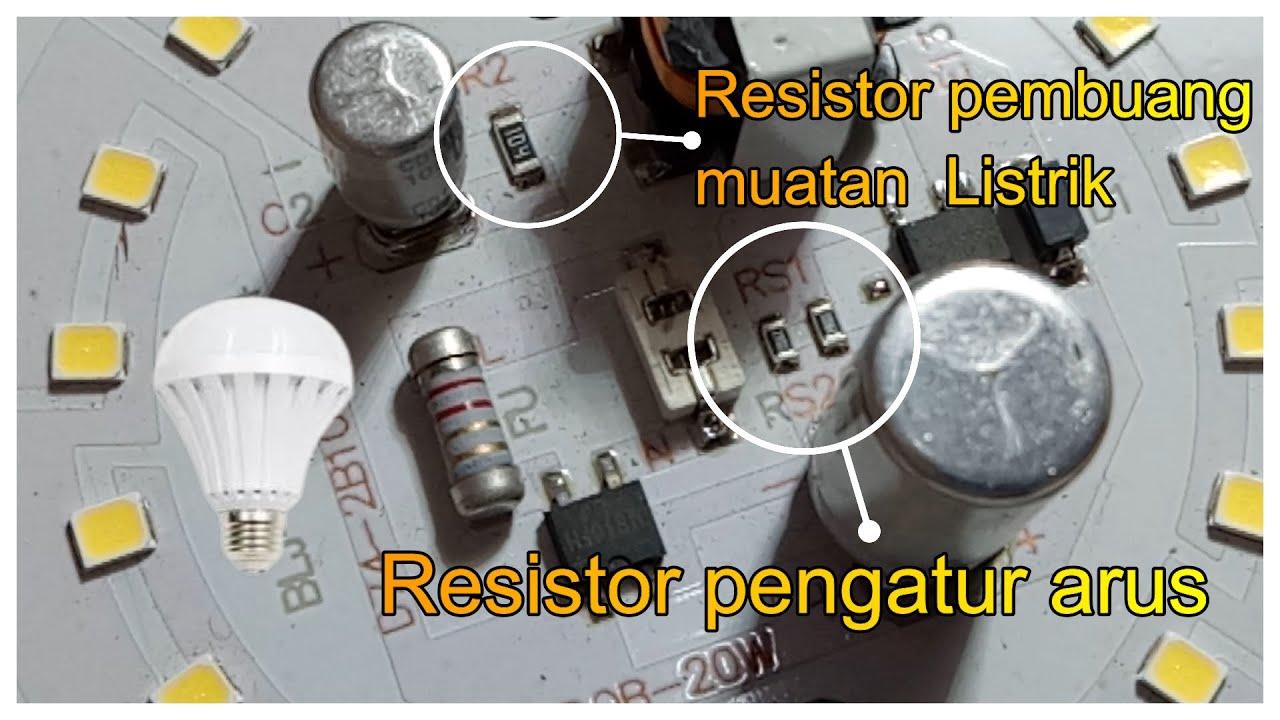

6:13 maka ini dipasang sebuah Elco kembali nilainya juga tergantung dari beban yang digunakan kalau ini 20 watt biasanya menggunakan nilai yang sudah ditentukan biasanya di sini lebih kecil dibanding yang Elco utama dan di sini kita mendapati sebuah resistor kembali teman-teman ini adalah resistor juga resistor Ini fungsinya sebagai pembuang muatan listrik teman-teman jadi fungsinya tidak sama dengan yang dipasang di sini tetapi fungsi dari restore yang resistor yang dipasang di output ini sebagai pembuang muatan listrik
6:59 kalau kita tidak memasang resistor ini Tentunya jika LED ataupun Lampu ini kita Nyalakan dalam kondisi mati masih bisa menyimpan muatan listrik jadi sangat mengganggu Jika kita memegang tentunya akan tersengat setelah tadi melalui proses dari input AC kemudian masuk DC converter outputnya di sini di filter dengan Elco kembali teman-teman Jadi ini menu fact ataupun Elco filterve out kemudian baru dibuang ke beban ke beban yaitu LED nya ini jadi arus ataupun tegangan yang dihasilkan tentunya akan sangat bagus ketimbang tidak melalui proses DC converter tadi teman-teman jadi Lampu
7:46 ini akan menyala Lebih baik jadi tidak beda jauh dengan yang seperti ini yang LED di sini sama prosesnya hampir sama bahkan tidak ada bedanya Oke jadi pola kerja ataupun sistem kerjanya seperti ini teman-teman jadi mulai proses penurunan tegangan ataupun pengubahan tegangan dari AC menjadi DC kemudian diubah di DC converter baru dibuang ke beban yaitu dengan demikian teman-teman setelah kita mengetahui pola ataupun sistem kerja dari litasi ini tentunya akan sangat membantu kita jika kita memperbaiki ataupun mereparasi lampu LED
8:35 AC yang rusak ataupun yang mati kita bisa mengamati input masuk dan output yang keluar di bagian mana yang bermasalah kita bisa mengetahui karena memang kita sudah mengetahui sistem ataupun pola kerja demikian teman-teman khas yang sedikit ini semoga bermanfaat kurang lebihnya mohon maaf Wassalamualaikum warahmatullahi wabarakatuh
