Breve Resumo
Este vídeo oferece um guia detalhado sobre partidas estrela-triângulo para motores elétricos, abordando desde a identificação de placas de motores até a interpretação de diagramas elétricos. O objetivo é capacitar eletricistas e interessados a entender e montar esse tipo de partida, essencial para suavizar o arranque de motores de média potência e reduzir picos de corrente.
- Explicação detalhada sobre partidas estrela-triângulo para motores elétricos.
- Interpretação de diagramas elétricos e identificação de componentes.
- Orientações para suavizar o arranque de motores e reduzir picos de corrente.
Placa de Identificação de Motores Elétricos
Motores elétricos trifásicos possuem uma placa de identificação que indica as tensões de operação permitidas. Essa característica permite que o motor seja configurado para diferentes tensões, como 220V ou 380V, dependendo da região. Em áreas onde a concessionária recomenda suavizar a partida para motores acima de 5CV, a partida estrela-triângulo é uma solução eficaz para reduzir o pico de corrente no arranque, evitando problemas na rede elétrica.
Partida Estrela-Triângulo
Para motores de até 15CV, a partida estrela-triângulo é uma opção viável. A configuração correta depende da tensão trifásica local. Por exemplo, em regiões com 220V trifásico, a menor tensão indicada na placa do motor deve ser 220V. A partida estrela-triângulo funciona conectando os cabos do motor em estrela inicialmente, o que reduz a tensão e a corrente de partida, e depois, quando o motor ganha velocidade, a conexão é alterada para triângulo, permitindo que o motor opere em sua tensão nominal.
Configuração dos Cabos do Motor
A caixa de ligação de um motor elétrico geralmente possui seis cabos, que devem ser conectados de forma específica para cada tipo de tensão. Na configuração estrela, os cabos são unidos de uma maneira, enquanto na configuração triângulo, a união é diferente. A transição entre as configurações é feita por contatores, que são componentes de automação que ligam e desligam os cabos automaticamente, sem a necessidade de intervenção manual.

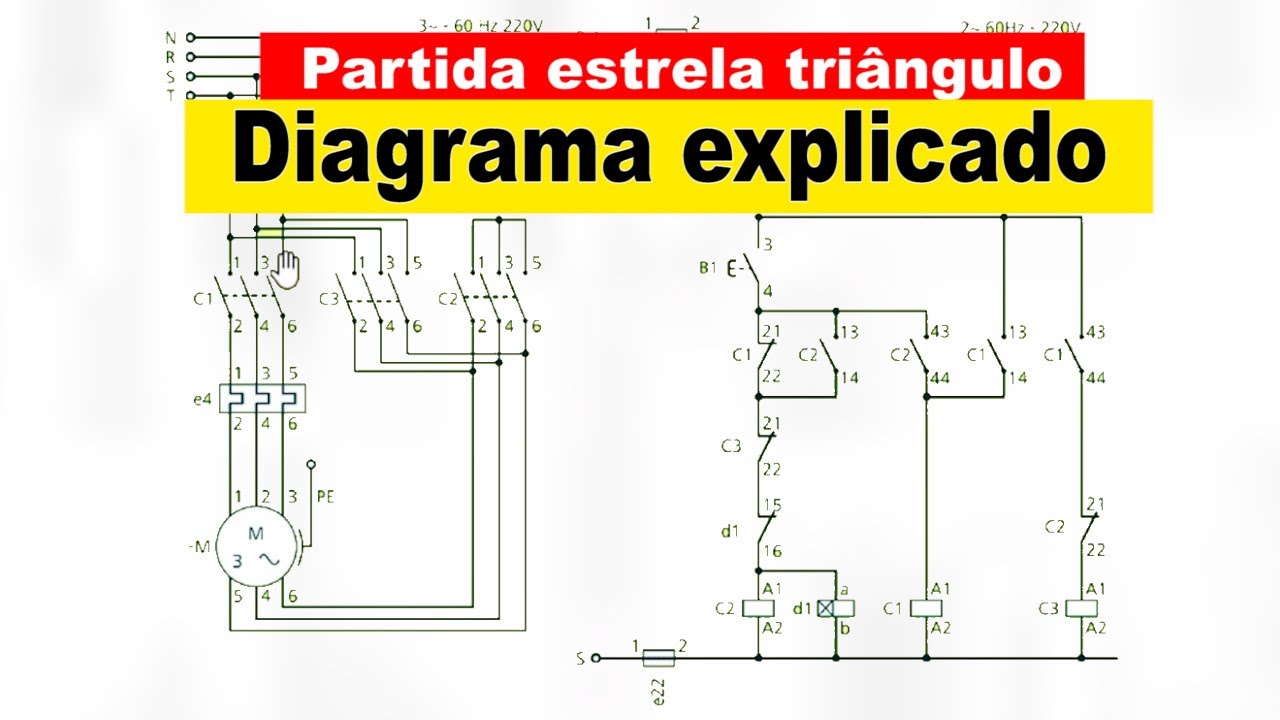

Análise do Diagrama Elétrico
O diagrama elétrico de uma partida estrela-triângulo mostra a rede trifásica, a parte de carga (motor) e a parte de comando (circuito de controle). O diagrama utiliza fases para alimentar o motor e o circuito de comando, que controla os contatores. Fusíveis ou disjuntores protegem o sistema contra sobrecargas. O diagrama detalha como os contatores são acionados para realizar a partida em estrela e, posteriormente, a transição para triângulo.
Funcionamento dos Contatores e Relé Térmico
Três cabos do motor são conectados às fases da rede elétrica, enquanto os outros três são unidos por um contator na configuração estrela. O relé térmico protege o motor contra sobrecargas, desligando o sistema em caso de corrente excessiva. A numeração dos cabos e a simbologia dos componentes podem variar, mas o princípio de funcionamento permanece o mesmo.
Transição Estrela-Triângulo no Diagrama
Inicialmente, os contatores da configuração estrela estão ligados, permitindo a passagem das fases e unindo os cabos. Após o motor ganhar velocidade, esses contatores são desligados e o contator da configuração triângulo é ligado, alterando a conexão dos cabos e permitindo que o motor opere na tensão nominal. Esse processo é automatizado para evitar intervenção manual e garantir a segurança.
Sistema de Automação e Comando
O sistema de automação utiliza contatores e um temporizador para controlar a transição entre as configurações estrela e triângulo. O circuito de comando é alimentado por uma fase e um neutro (ou positivo e negativo, dependendo da tensão). Um disjuntor protege o circuito de comando contra sobrecargas. Botoeiras de pulso (liga/desliga) e contatos auxiliares dos contatores garantem o funcionamento correto e seguro do sistema.
Lógica de Funcionamento do Circuito de Comando
O circuito de comando inclui um relé térmico, botoeiras de liga/desliga e contatos auxiliares dos contatores. Ao pressionar o botão de ligar, o contator da configuração estrela e o temporizador são acionados. O temporizador controla o tempo de operação na configuração estrela antes de realizar a transição para triângulo. Contatos de selo garantem que os contatores permaneçam ligados mesmo após a liberação do botão de ligar.
Temporizador e Contatos Auxiliares
O temporizador determina o tempo de operação na configuração estrela. Após esse tempo, ele abre um contato, desligando o contator da configuração estrela e ligando o contator da configuração triângulo. Contatos auxiliares garantem a segurança do sistema, evitando curtos-circuitos e assegurando que apenas uma configuração esteja ativa por vez. O sistema utiliza contatos de selo para manter os contatores ligados durante a operação.
Finalização e Recursos Adicionais
O vídeo conclui explicando que luzes sinalizadoras podem ser adicionadas para indicar o estado do sistema (ligado, desligado, em falha, em estrela, em triângulo). O autor convida os interessados a se aprofundarem no tema através de um curso online com videoaulas e materiais práticos, oferecendo certificado de conclusão. Mais informações podem ser obtidas através do WhatsApp ou no link na descrição do vídeo.
