Bref Résumé
Cette vidéo explique comment créer un schéma de chaîne d'énergie et d'information à partir d'un exemple simple : un système de portes automatiques de magasin. Elle décompose le système en ses composants (alimentation, relais, moteur, détecteur de mouvement, capteurs de fin de course, automate programmable), explique son fonctionnement étape par étape, puis détaille la chaîne fonctionnelle, divisée en chaîne d'énergie (alimenter, distribuer, convertir, transmettre) et chaîne d'information (acquérir, traiter, communiquer).
- Le système de portes automatiques est décomposé en ses composants essentiels.
- Le fonctionnement du système est expliqué étape par étape, incluant la gestion de l'ouverture, de la fermeture et des arrêts du moteur.
- La chaîne fonctionnelle est détaillée, avec ses deux composantes principales : la chaîne d'énergie et la chaîne d'information.
Introduction au système de portes automatiques
La vidéo commence par une introduction au concept de chaîne d'énergie et d'information, en utilisant comme exemple un système de portes automatiques de magasin. Elle présente les différents composants du système, tels que l'alimentation électrique, le relais, le moteur électrique, le détecteur de mouvements, les capteurs de fin de course et l'automate programmable. L'automate programmable est décrit comme le cerveau du système, contrôlant l'ensemble des opérations.
Fonctionnement du système : Détection et ouverture
Le fonctionnement du système est expliqué étape par étape. Lorsqu'une personne est détectée, le détecteur envoie une information à l'automate, qui à son tour envoie un ordre au relais pour fermer le contacteur et alimenter le moteur. Le moteur se met en rotation, ouvrant les portes grâce à un ensemble de pignons et de chaînes. Le système utilise des capteurs de fin de course pour détecter lorsque la porte est complètement ouverte et pour arrêter le moteur.
Fonctionnement du système : Temporisation et fermeture
Après une temporisation de deux secondes (ou tant qu'une personne est détectée), l'automate envoie un ordre au relais pour fermer le contacteur et alimenter le moteur dans le sens inverse, ce qui entraîne la fermeture des portes. Un autre capteur de fin de course détecte lorsque la porte est complètement fermée, ce qui arrête le moteur. Le sens de rotation du moteur n'est pas traité en détail, mais il est mentionné que l'ordre est envoyé au relais pour inverser la rotation.
La chaîne d'énergie : Alimentation, distribution, conversion et transmission
La vidéo introduit la chaîne fonctionnelle, en commençant par la chaîne d'énergie. La fonction d'usage du système est d'ouvrir les portes de manière automatique. Le bloc d'alimentation fournit l'énergie électrique, le moteur la convertit en énergie mécanique, le relais distribue l'énergie électrique au moteur, et les pignons et la chaîne transmettent l'énergie mécanique aux portes. Ces quatre étapes forment la chaîne d'énergie.
La chaîne d'information : Acquisition, traitement et communication
La vidéo explique la chaîne d'information. Le détecteur de mouvement et les capteurs de fin de course acquièrent des informations sur la présence de personnes et la position des portes. Ces informations sont transmises à l'automate programmable, qui les traite et envoie des ordres au relais. Ces ordres sont communiqués à la chaîne d'énergie via des signaux numériques. La chaîne d'information comprend donc les étapes d'acquisition, de traitement et de communication.

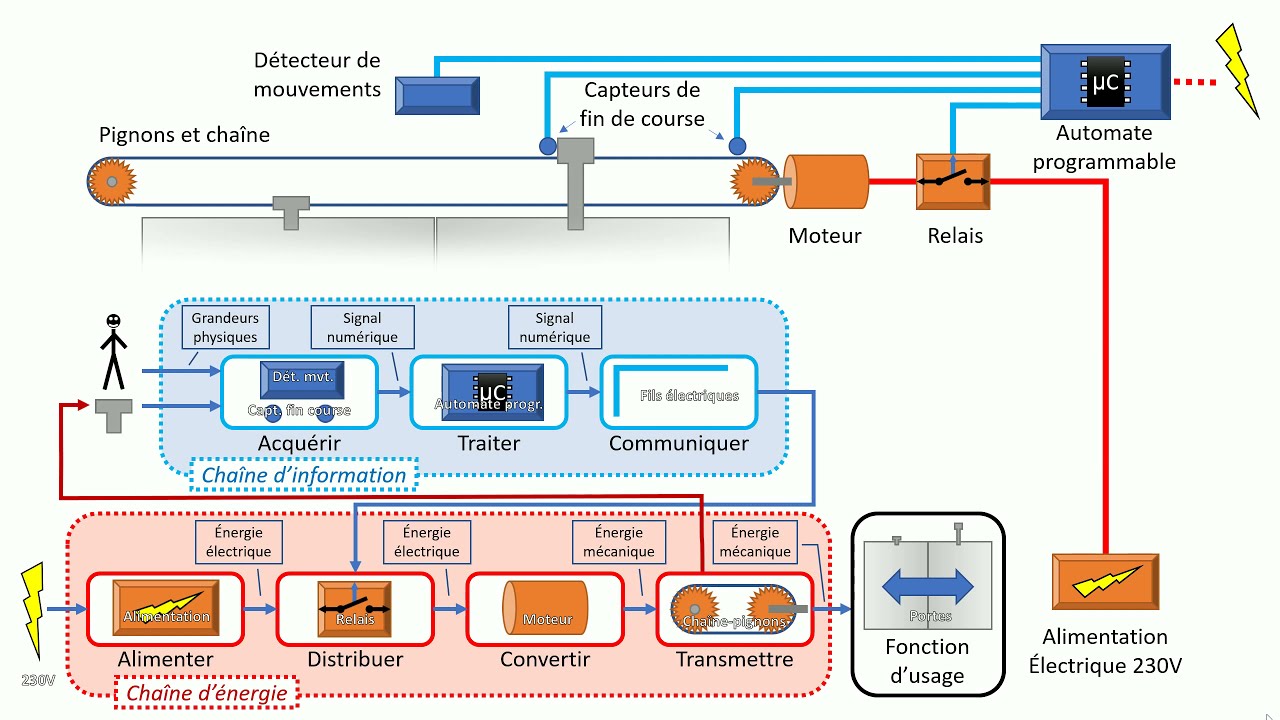

Schéma de la chaîne fonctionnelle : Synthèse et application
La vidéo résume les différents éléments d'un système sous forme de schéma appelé "chaîne fonctionnelle", divisée en chaîne d'énergie et chaîne d'information. Elle explique le rôle de chaque bloc : alimenter, distribuer, convertir, transmettre (pour la chaîne d'énergie) et acquérir, traiter, communiquer (pour la chaîne d'information). Elle mentionne également la possibilité d'une communication de l'état du système à l'utilisateur, par exemple via un voyant lumineux.
