Résumé Bref
Ce tutoriel explique comment utiliser un tableur pour analyser des données de mouvement, en particulier pour calculer et visualiser des variables énergétiques. Les points clés incluent la simplification des noms de variables, le transfert des données vers le tableur, la création de nouvelles variables (vitesse, énergie cinétique, énergie potentielle), et le calcul de ces variables à partir des données existantes.
- Renommer les variables pour plus de clarté.
- Transférer les données vers le tableur.
- Créer et calculer de nouvelles variables (vitesse, énergies).
- Visualiser les données sous forme de courbes.
Renommer les variables
Pour simplifier l'analyse, les variables issues de l'étude vidéo sont renommées. Par exemple, "mouvement x" est transformé en "X" et "mouvement y" en "Z", ce dernier représentant l'axe vertical. Les unités de mesure restent inchangées.
Rapatrier les variables dans le tableur
Les variables renommées sont ensuite transférées dans le tableur. Les coordonnées X et Z des points saisis, ainsi que la variable temps, sont intégrées au tableau. L'option permettant d'afficher les nombres en notation scientifique est désactivée pour une meilleure lisibilité.

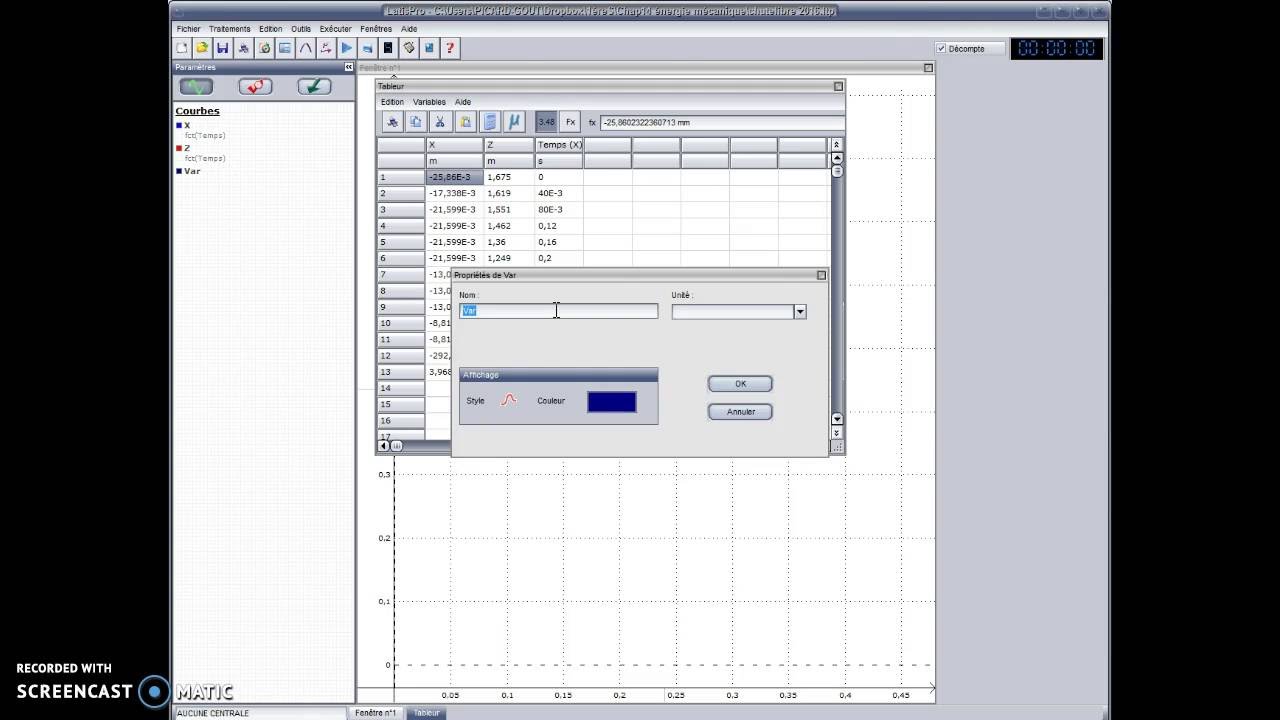

Créer de nouvelles variables
Dans le cadre d'une étude énergétique, de nouvelles variables sont créées : la vitesse (V), l'énergie cinétique (Ec), l'énergie potentielle de pesanteur (EPP) et l'énergie mécanique (Em). L'unité de chaque variable est définie lors de sa création (m/s pour la vitesse, joules pour les énergies). Ces variables sont ajoutées à la liste des courbes disponibles pour un tracé ultérieur.
Calculer les valeurs des variables
Les valeurs des nouvelles variables sont calculées à partir des données existantes. La formule mathématique appropriée est entrée dans la case "FX" pour chaque variable. Par exemple, la vitesse V est calculée en utilisant les coordonnées Z et le temps. Les valeurs de l'énergie cinétique et de l'énergie potentielle sont calculées de manière similaire, et chaque cellule est automatiquement mise à jour avec la somme des valeurs précédentes.
Finalisation et visualisation
Une fois le tableau complété avec les valeurs de V, Ec, EPP et Em, toutes ces grandeurs sont disponibles dans la section des courbes pour un tracé ultérieur. La capsule vidéo se termine en indiquant que toutes les étapes nécessaires à la saisie, au remplacement, à l'addition et à l'évaluation des variables ont été réalisées.
