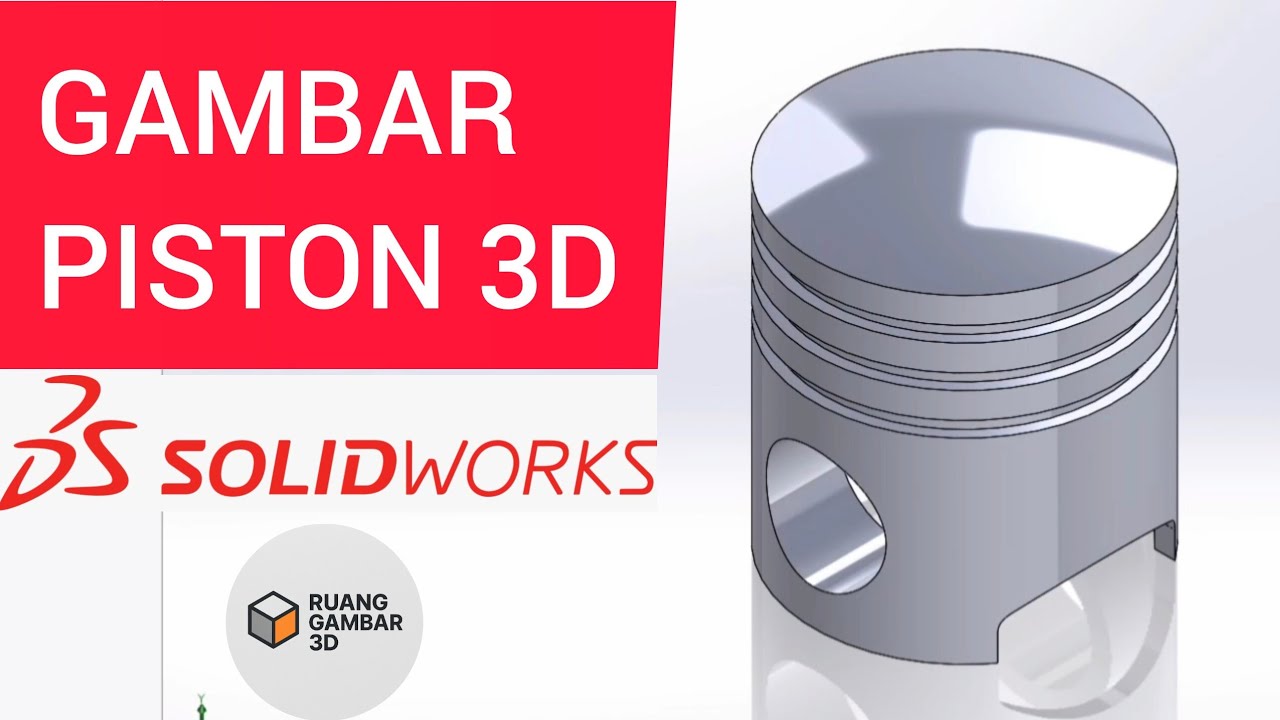

Cara Membuat Piston 3D di SolidWorks | Tutorial Lengkap untuk Pemula

0:00 Selamat datang di ruang gambar 3D. Kali ini kita akan membuat modeling 3D dari sebuah piston head. Oke, langsung saja kita mulai. Kita klik front pleman sketch. Kita akan membuat ee acuan garis tengah dari modeling yang akan kita buat. Jadi kita letakkan di titik tengah koordinat ini. Kemudian kita buat lagi garis bantu ke arah horizontal. [Musik] Kemudian kita mulai membuat sketch profil dari

0:47 setengah piston. Jadi ini sketch yang kita buat hanya perlu membuat setengah sketch dari body pistonnya karena kita akan membuat gambar ini menggunakan fitur revolve bos. Jadi kita hanya perlu membuat setengah dari profil pistonnya. Kira-kira seperti ini. Kita akan tambahkan garis bantu lagi di sini. Jangan lupa untuk arc ini kita harus kasih relasi ke garis yang ini. Kita bikin tangan supaya nanti hasilnya smooth. Kemudian kita beri dimensi sesuai yang kita butuhkan. [Musik]

1:41 Jadi untuk fitur revolve base ini kita hanya perlu menggambar setengah dari profil piston yang akan kita buat ya teman-teman. Jadi enggak perlu full. Jadi hanya perlu setengah seperti ini. Nanti kita akan membuatnya menjadi sebuah piston yang utuh menggunakan fitur revolve. Kira-kira sketch-nya kurang lebih seperti ini. Kita masukkan dimensi sesuai yang kita butuhkan. [Musik]

2:28 seperti ini. Kemudian setelah selesai sketch-nya kita pilih revolve base. Jadi kita pilih garis tengah yang tadi akan jadi seperti ini, Teman-teman. Sudah jadi body utama dari pistonnya. Kemudian kita perlu menambahkan suatu grooving atau alur di sisi luar body piston ini untuk dijadikan sebagai rumah dari ring piston. Kita buat juga garis acuan tengah seperti yang tadi, garis center line. Kemudian kita membuat gambar persegi panjang seperti ini. Kita

3:16 inputkan dimensi sesuai yang dibutuhkan. [Musik] Kemudian kita akan menggunakan fitur pattern untuk sketch ini kita akan mempatternkan sebanyak tiga buah. Jadi ring pistonnya nanti ada tiga buah. Di sini kita pilih garis yang akan dipattern. Kemudian kita pilih arahnya. Kita bisa atur jaraknya berapa. Kemudian kita atur arahnya. Dan untuk memastikan dia posisinya benar, kita akan memberikan dimensi agar dia benar-benar pas gitu ya, Teman-teman.

4:01 [Musik] Dan kita akan menggunakan revolve card. Jadi ini untuk memotong, membuat alur gitu ya. Nah, jadinya akan seperti ini. Sudah mulai kelihatan ee piston head yang kita buat. Kemudian selanjutnya kita akan mulai membuat rumah atau lubang untuk pen pistonnya. Jadi kita perlu membuat lingkaran dulu untuk membuat body di tengah pistonnya. Karena tadi kita buat body pistonnya masih ee berongga gitu ya, Teman-teman. Di

4:48 tengahnya belum ada body seperti itu. Kita perlu membuat body terlebih dahulu seperti ini. Jangan lupa dipastikan lingkarannya berada di tengah. [Musik] Kemudian kita extrude bos saja untuk membuat body yang ada di dalam piston ini seperti ini. Kemudian kita akan hilangkan body yang muncul di sisi luar. Kita membuat sketch dari bawah dan kita potong. Jadi nanti dari sisi luar akan tetap

5:34 halus atau bulat sempurna. Kita potong dengan menggunakan extrude cut. [Musik] Pastikan waktu menggunakan extrud card dia terpotong sepenuhnya ya, Teman-teman. Jadi akan persis seperti ini sisi luarnya. [Musik] Kemudian kita perlu membuat potongan juga untuk body yang ada di tengah ini. Kita akan belah menjadi dua karena nanti akan ada stang piston di sini ya. Ini tempatnya stang piston kita buat. Kita potong

6:21 menggunakan str dekat juga. [Musik] Dan pastikan kita motongnya sudah melewati body lingkaran yang ada di dalam ya, Teman-teman. Seperti ini kira-kira hasilnya sementara. Kemudian kita perlu membuat lubang untuk memasang pen piston. Jadi kita akan buat sketch sebuah lingkaran. Di sini kita akan memotong tembus dari sisi satu ke sisi yang lain menggunakan fitur ekstra pekat. Kita pilih truk all. Jadi dia akan memotong kedua sisinya ya

7:08 teman-teman. Sudah mulai terlihat piston head yang kita buat. [Musik] Jadi kita sekarang perlu menambahkan sebuah [Musik] cowaan atau bisa disebut celah untuk stang piston di sisi kanan kiri. Jadi kita perlu membuat plan baru. [Musik] Kita acuan eh right plane di sini kita geser ke sebelah kanan. Nah, setelah itu kita bisa gunakan plan yang baru ini untuk membuat sketch.

7:53 [Musik] Kita buat saja sketch-nya sesuai yang dibutuhkan. [Musik] Dan jangan lupa dipastikan sketch-nya ini ada di titik tengah koordinat ya, Teman-teman. Biar dia center. [Musik] Kita tambahkan AR di sini. [Musik] Kita inputkan dimensi sesuai yang dibutuhkan. [Musik]

8:45 seperti ini kita potong. Tapi hati-hati ya, Teman-teman. Jangan sampai kita memotong mengenai body yang lingkaran yang ada di tengah. Jadi usahakan motongnya cukup sisi luar saja. Kemudian kita bisa mirror potongan yang tadi dengan cara klik fature-nya, klik right plint, klik mirror. Kemudian dia akan otomatis mirror kanan dan kirinya seperti ini. [Musik] Kemudian kita hanya perlu menambahkan sedikit villet di sini biar dia smooth ya, Teman-teman. Oke, kurang lebih seperti ini modeling 3D dari sebuah piston. Semoga bermanfaat. Sampai ketemu di video

9:31 berikutnya. Yeah.
