0:05 la rappresentazione degli oggetti secondo le normative vigenti Cioè secondo le proiezioni ortogonali non sono sufficienti per dare l'informazione completa sulle dimensioni la forma e l'Impiego di un oggetto oggetto inteso come elemento che poi dovrà essere costruito per cui per riuscire ad avere un documento che possa essere usato nelle aziende affinché questo oggetto venga realizzato il disegno deve essere completato da tutta una serie di informazioni che ne definiscano il
0:53 materiale la forma e le dimensioni un esempio molto importante costituito dalle quotature come vedete infatti Quindi la quotatura costituisce il complesso delle informazioni presenti in un disegno in modo da precisarne le dimensioni in modo completo qui compare un esempio abbastanza complesso di un oggetto che ha un impiego pratico nella nell'industria vediamo che che oltre Infatti Ai Due disegni principali che in particolare sono le due viste di una proiezione ortogonale Esistono delle
1:39 sezioni che sono indicate con la campitura A 45° in modo da poterne vedere le parti interne e poi ci sono tutta una serie di quote appun che servono a chiarire Quali sono le dimensioni dell'oggetto nei minimi particolari Poi compaiono altre informazioni che per ora è di cui per ora è superfluo parlarne per cui concentreremo solo la nostra attenzione per adesso sul
2:25 sul sistema di quotatura la ora come vedete Qui abbiamo un esempio molto semplice semplicissimo direi di un rettangolo che potrebbe essere una piastrina di forma rettangolare però di questa piastrina Allo stato attuale vediamo solo appunto la sua forma non abbiamo nessuna informazione riguardante le dimensioni Allora per appunto fissarne le dimensioni in maniera univoca Esistono delle linee come vedete che sono linee sottili che si dipartono dal disegno che vengono chiamate linee di riferimento e che arrivano fino una linea trasversale che è sempre parallela
3:12 alla Alla distanza che si vuole misurare questa linea parallela reca due frecce terminali e un numero che è la quota detta quota che appunto è la misura dell ogetto le linee di riferimento quindi vengono tracciate fino a sopravanzare un po' la linea di misura e questa sporgenza conviene sia uniforme e non maggiore di 5 mm in questo caso diciamo vediamo cosa Di cosa è composta una una quotatura è composta quindi dalle linee di riferimento che si dipartono dal
3:57 disegno dalla linea di misura che è perpendicolare a queste linee di solito e dalle frecce terminali al posto delle linee di riferimento in questo caso vedete che possono essere usati anche i cosiddetti assi di simmetria che sono linee fondamentali che le potete riconoscere dal fatto che sono una linea a tratto misto nel senso che è un'alternanza di tratti brevi e tratti lunghi sempre di linea sottile che fanno le veci della linea di Eh in questo caso che fanno le veci della linea di riferimento
4:42 poi quando la chiarezza lo permette possono essere addirittura le quote messe all'interno del disegno Ma questi sono casi molto particolari come nel caso in cui qui faccio un'anticipazione nel caso in cui andiamo a quotare all'interno del disegno come nel caso dei diametri non bisogna esagerare col numero di quote perché questo andrebbe a ledere la chiarezza del disegno stesso nel caso di smussi raccordi il riferimento si determina prolungando le linee di contorno questo anche per facilitare i processi di lavorazione ehm in questa figura È possibile vedere appunto una quota di 104 mm che sarebbe
5:30 la distanza originale tra questi smussi nella eh nella Nella logica della lavorazione si può pensare che prima di ottenere lo smusso che vi Sto indicando si debba ottenere lo spigolo vivo mediante lavorazione ad asportazione di trucciolo lo smusso è una lavorazione conseguente per cui la misura 104 è una misura virtuale poiché qui riguarda due spigoli che in realtà alla fine della lavorazione non ci sono più Però chiaramente durante le fasi della lavorazione è una quota determinante per appunto il lavoro
6:15 conseguente come potete leggere occorre evitare per quanto possibile che le linee di riferimento attraversino vedete qua in questo caso le figure perché Quest sono sempre fonte di confusione nella lettura del disegno per cui alcune quote È sempre possibile metterle dalla stessa parte della misura che si vuole fornire cioè F attraversare il disegno ad una ad una linea di riferimento può essere tante volte fonte di confusione

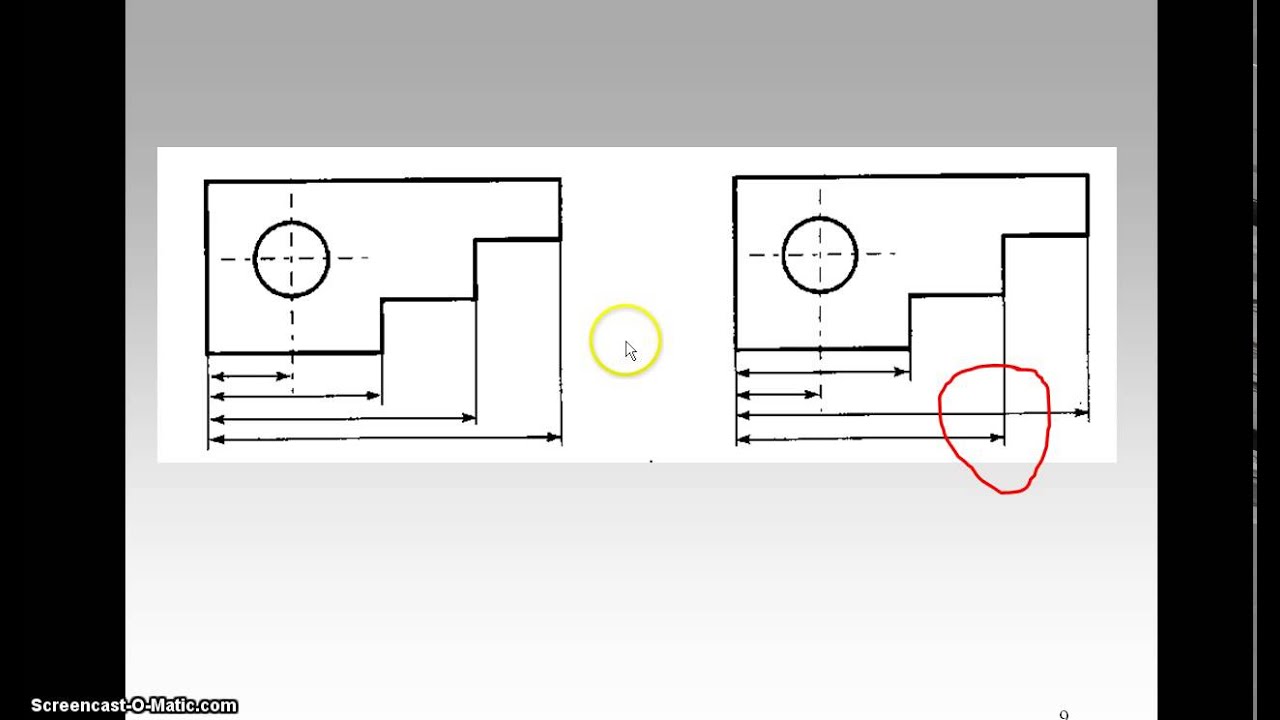

7:01 Ecco in questo caso appunto potete vedere che la la realizzazione esatta è quella di sinistra e quella sbagliata è questa di destra occorre evitare per quanto possibile appunto che le linee di riferimento si intersechino con le linee di misura Infatti potete osservare lo stesso Oggetto rappresentato in due modi diversi appar emente le misure e le quote dicono la stessa cosa però nella figura di destra è difficile si può prendere una una misura per un'altra mentre invece qui nella realizzazione di sinistra è estremamente Chiara quindi la
7:50 misura di sinistra È esatta è quella di destra è sbagliata Tenete presente quindi che per ricordarle per evitare di sbagliare potete ricordare che le misure vanno in cascata cioè partendo dal pezzo si mette la più piccola e andando verso l'esterno ci si allarga come in questo caso appunto la figura di sinistra che mostra un oggetto quotato in parallelo parte dalla misura più piccola vicino all'oggetto per andare alla misura più grande nell'esterno mentre invece in questo caso è errata Infatti vedete che qui c'è un'intersezione di linee di
8:37 riferimento anzi di una linea di riferimento una linea di quota e questo è errato Tenete presente che ad esempio poi lo vedremo nelle slide successive in questo caso abbiamo quotato solo una parte del disegno Se ci fossero le quote qui dalla parte destra che indicano l'altezza di questi scalini è inevitabile che le linee di riferimento Si intersechino tra di loro però due linee di riferimento che si intersecano non è errore una linea di riferimento una linea di quota come in questo caso invece è errato buona regola sempre che per la chiarezza della lettura del disegno le linee di misura devono essere
9:23 distanziati in modo uniforme e non come in questo caso che appunto Perché vicino al disegno sono più fitte mentre invece questa che è stata aggiunta poi pare è più distante quindi è buona norma prima di disegnare un oggetto effettuare uno schizzo preparatorio cosiddetta brutta copia perché sulla brutta copia Si possono prevedere tutte le quote possibili da collocare Ecco la realizzazione più corretta dove potete anche vedere che addirittura Qui abbiamo un un asse di simmetria di questo di questo foro il quale costituisce una linea di riferimento Poi nei pezzi con superfici
10:10 inclinate Non bisogna mai quotare le viste in cui il pezzo appare di scorcio la quotatura deve far riferimento in questo caso alle viste ausiliarie Infatti in questo caso che siamo in presenza di un oggetto costituito da due parti non perpendicolari tra loro non è possibile come vedete Nella vista di sotto quotare in questo modo perché diciamo l'indicazione della quota può essere anche teoricamente intuibile Ma la normativa appunto impone che la distanza tra questo tra questo spigolo e questo foro se noi l' andiamo a misurare essendo di scorcio non è la stessa riportata dalla quota per cui io devo arrivare a questa
10:58 figura vista ausiliaria per poter vedere per poter vedere appunto di dare le quote in maniera corretta come in questo caso nei pezzi rappresentati parzialmente simmetrici rispetto all'asse le linee di misura si interrompono rispetto all'asse Ecco in questo caso l'indicazione qui Siamo di fronte ad un oggetto simmetrico che chiaramente qui è rappresentato solo metà questo asse di simmetria funge appunto da linea di specchiatura chiamiamola così perché voi dovete immaginare che nella parte destra ci sia un disegno identico per cui in questo caso e questi due simboli di uguale
11:44 posti sull'asse mi dicono che la parte di destra mancante che è stata omessa per chiarezza è uguale alla parte di sinistra però vedete che queste sono le cosiddette quote zoppe cioè le quote interrotte perché hanno una freccia da una parte e non c'è l'anno dall'altra però il lettore del disegno deve intuire che questo disegno sarebbe da ripetere in maniera simmetrica nella parte destra poi se le linee sono numerose possono essere incomplete o sfalsate come in questo caso Infatti per sempre la chiarezza del disegno perché è un disegno chiaro è la maniera migliore per poterlo comprendere e quindi per evitare i possibili errori
12:31 siccome ci sono molte linee parallele si può fare confusione Eh si può arrivare ad interrompere o ad intercalar una rispetto all'altra le linee di misura devono essere tracciate interamente anche se si riferiscono ad elementi rappresentati in modo interrotto quindi questo sarebbe la rappresentazione può essere un cilindro Qui non c'è l'asse di simmetria quindi potrebbe essere anche individuato come una Lama una lastra lunga però una lastra che per problemi di scala di rappresentazione non sta sul foglio da disegno Allora il disegno può essere interrotto con questa linea frastagliata che viene detta linea di frattura e la quota rappresenta la lunghezza reale
13:18 mentre invece si sa da questa frattura che il pezzo rappresentato ne rappresenta appunto solo la parte iniziale e la parte terminale poi molto importante le linee di misura devono essere di regola perpendicolare a quelle di riferimento vediamo in questo caso Solo in casi particolari come in questo si può diciamo derogare dalla norma per appunto per chiarezza perché altrimenti se io dovessi rappresentare la dimensione di questo foro da questa parte C'è già questa quota Da quest'altra E quindi io non è possibile perché andrei a confondere la linea di riferimento con la linea dell'oggetto per cui posso
14:04 portare due linee di riferimento 45° e quindi indicarle in questo modo le cifre devono essere disposte parallelamente alla linea di misura al di sopra e staccate da essa Beh innanzitutto bisogna dire che il disegno principalmente porta due due quotature possibili la la quotatura orizzontale e quella verticale la quotatura orizzontale è Letta direttamente quella verticale deve essere letta da destra quindi In definitiva girando il Fogo In definitiva le le quote vanno sempre al di sopra della linea di
14:51 quota Se c'è una quotatura obliqua deve essere indicata in questo modo quindi per quanto possibile
